图示T形截面杆，一端固定另一端自由，作用在自由端下缘的外力F与杆轴线平行，该杆将

考试题库2022-08-02 21

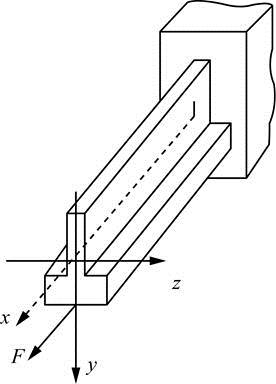

问题图示T形截面杆，一端固定另一端自由，作用在自由端下缘的外力F与杆轴线平行，该杆将发生的变形是（　　）。

A、xy平面和xz平面内的双向弯曲B、轴向拉伸和xz平面内的平面弯曲C、轴向拉伸和xy平面内的平面弯曲D、轴向拉伸

选项 A、xy平面和xz平面内的双向弯曲
B、轴向拉伸和xz平面内的平面弯曲
C、轴向拉伸和xy平面内的平面弯曲
D、轴向拉伸

答案 C

解析偏心拉伸，而且对y、x轴都有偏心。把F力平移到截面形心O点，要加两个附加力偶矩，该杆要发生轴向拉伸和xy平面内的平面双向弯曲。
