问题某水闸建在岩基上，共8孔，每孔净宽10m，两孔一联浮筏式，每联底宽25m，闸室顺水流长20m，闸前钢筋混凝土铺盖长10m，厚1.0m，止水设在板厚中间。闸室底板顶高程0.00m，厚2.0m，上游水位10.0m，下游水位2.0m。题图　岩基上的某水闸剖面图

渗透压力按直线分布法计算，闸底板－2.0m高程以上每联闸室垂直荷载总重115000kN，不计风浪、泥沙压力，下列哪个选项最接近单联闸底板的总垂直力值（　　）A. 85500kNB. 82500kNC. 72500kND. 65500kN

选项 A. 85500kN
B. 82500kN
C. 72500kN
D. 65500kN

答案 B

解析

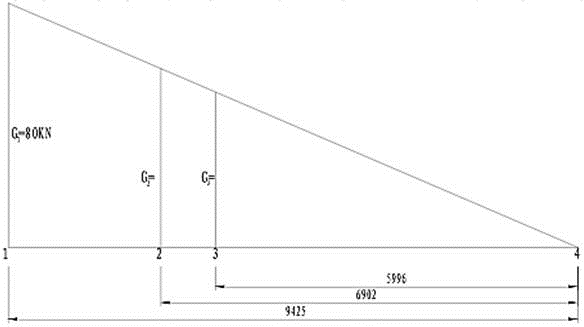

题解图1　直线分布法示意图1点的渗透压力为80kN。2点的渗透压力：

3点的渗透压力：

4点的渗透压力为0。已知作用在闸底板

－2.0m高程以上的垂直荷载为115000kN，首先用直线分布法计算作用在底板上的垂直向上的力：渗透压力：

浮托力＝40×20×25＝20000kN。合计上浮力为32903kN。∑G＝115000－32903＝82097kN。
