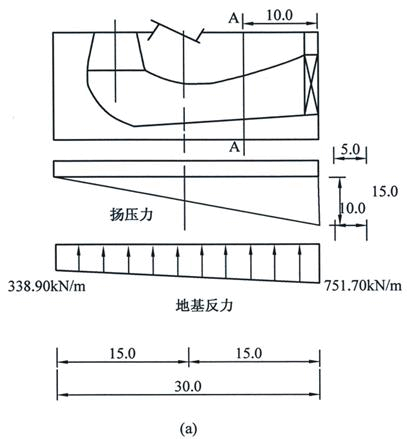

某电站厂房尾水管简图见题图,其中垂直水流向尾水管A—A横剖面见下图(a)。若A—A剖面处顶板的外荷载为400kN/m,基础扬压力图形见下图(b),混凝土重度以25kN/m3计,则A—A剖面上总的不平衡剪力最接近以下选项中的哪一项( )题图某电站厂房尾水管简图
A.980kNB.950kNC.920kND.900kN
选项
A.980kN
B.950kN
C.920kN
D.900kN
答案
C
解析
顶板的外荷载:q1=400kN/m。
自重:q2=(25×14-2×7×4)×25/25=294kN/m。
基础扬压力:q3=(5+10×2/3)×10=116.7kN/m。
地基反力:q4=(751.7-338.9)×2/3+338.9=614.1kN/m。
Q2=顶板的外荷载+自重=694kN/m。
Q1=基础扬压力+地基反力=q3+q4=730.8kN/m。
总的不平衡剪力Q=(Q1-Q2)W=(730.8-694)×25=920kN。
