【背景资料】 某工程主要包括建筑管道、消防管道、建筑电气的安装。A施工单位承接

admin2022-08-02  30

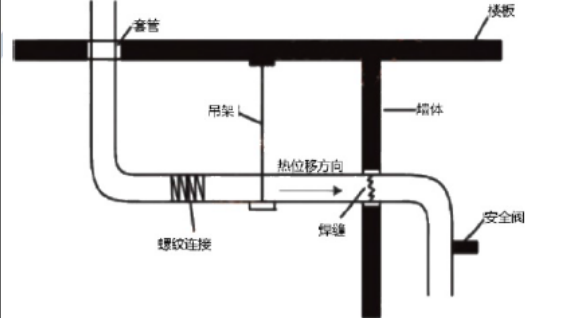

问题 【背景资料】某工程主要包括建筑管道、消防管道、建筑电气的安装。A施工单位承接后通过质量策划，编制了施工组织设计和相应的施工方案，并建立了现场质量保证体系，制定了检验试验卡，要求严格执行三检制。但是为了赶工期，采用加班加点办法加快工程施工进度，由此造成了质量与进度的矛盾。质检员在进行质量检查时，发现如下几个问题：问题1：某段建筑直径为200mm的供暖管道，施工情况如下图所示问题2：室内消火栓系统的局部管道，质检员检查发现焊接变形过大，整条管道形成折线状，不得不拆除重新组对焊接。经返工后达到要求并进行试验。问题3：项目完工后，按施工方案进行检查和试验，其中因热水管道的试验压力设计未注明，项目部按验收规范进行水压试验，并验收合格。施工期间，当地发生地震，造成工期延误20d，项目部应建设单位要求，为防止损失扩大，直接投入抢险费用50万元；外用工因待遇低而怠工，造成工期延误3d；在调试时，因运营单位技术人员误操作，造成设备损坏，回厂修复，直接经济损失20万元，工期延误40d。【问题】1.指出管道施工中有哪些错误并改正?2.三检制的作用是什么?出现管道焊接变形过大是哪个检查环节失控?3.热水管道的试验压力要求有哪些？4.计算本工程可以索赔的工期和费用。
选项
答案
解析 1. （1）穿越楼板的套管与楼板平齐错误。正确做法：安装在楼板内的套管，其顶部高出装饰地面20mm。
（2）吊杆与管道垂直安装错误。正确做法：有热位移的管道，其吊杆应设在位移的相反方向，并按位移值的1/2偏位安装。
（3）焊缝设在套管内错误。正确做法：管道焊缝不应设置在套管内。
（4）直径为200mm的管道用螺纹连接错误。正确做法：可采用法兰连接。
（5）安全阀水平安装错误。正确做法：安全阀应垂直安装，安全阀的出口管道应接向安全地点。
2. （1）三检制的作用：自检防止不合格产品进入下道作业；互检对自检的复核和确认；专检用以弥补自检、互检的不足。
（2）管道焊接变形过大是自检和互检两个环节上失控。
3.当设计未注明时，热水管道水压试验的压力应为系统定点的工作压力加0.1Mpa，同时在系统顶点的试验压力不小于0.3MPa。
4. 计算本工程可以索赔的工期和费用。
答案：索赔工期：20+40=60d；索赔费用：50+20=70万元。
