如图所示，A点剪力影响线在A点右侧时的值为（）。 A．0.75 B．0.2

练习题库2022-08-02 63

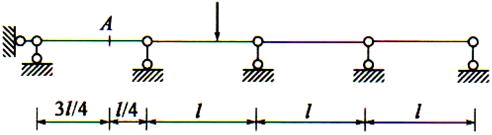

问题如图所示，A点剪力影响线在A点右侧时的值为（）。

A．0.75B．0.25C．0D．1

选项 A．0.75
B．0.25
C．0
D．1

答案 B

解析本题为多跨静定梁求解影响线的求解，撤去A截面剪力约束，使切口处发生相对位移δZ，作出结构变形图，那么A点左右两侧影响系数分别为δZa/l、δZb/l，其中，a、b为A截面到左右两支座的距离。令δZ＝1，那么右侧影响系数为：
