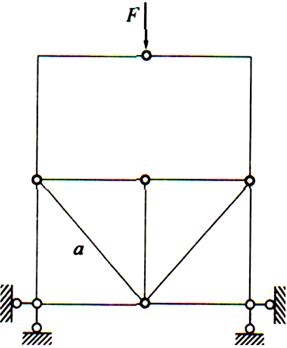

问题图示为对称结构，则a杆的轴力为（）。

A．受压B．受拉C．0D．无法确定

选项 A．受压
B．受拉
C．0
D．无法确定

答案 C

解析由零杆的判断方法可知，中间竖杆为零杆（由于上结点为三杆结点）。去掉中间竖杆，则中间竖杆的下结点变为K型结点，因此a杆与其对称杆轴力反对称。又由于结构为对称结构，可得a杆与其对称杆轴力正对称。由以上分析可得：两杆轴力同时满足正对称和反对称的条件，因此两个斜杆也为零杆。
