问题图示刚架各杆EI相同，A点水平位移为（）。

A．向左B．向右C．0D．根据荷载值确定

选项 A．向左
B．向右
C．0
D．根据荷载值确定

答案 B

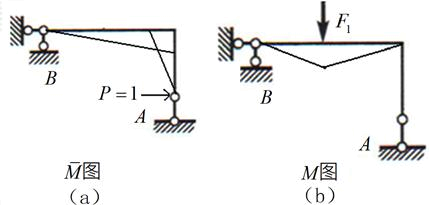

解析用图乘法进行分析，先绘制出两个弯矩图，再由两弯矩图图乘结果的正负快速判断出位移的方向。在A点施加水平向右的单位力作出单位弯矩图（图），并作出F1作用下的弯矩图（M图），如图所示。

题解图水平杆上二者的受拉侧一致，图乘结果为正；竖直杆上图乘结果为零。因此由图和M图的图乘结果为正，即A点位移方向与施加单位力的方向一致，水平向右。
