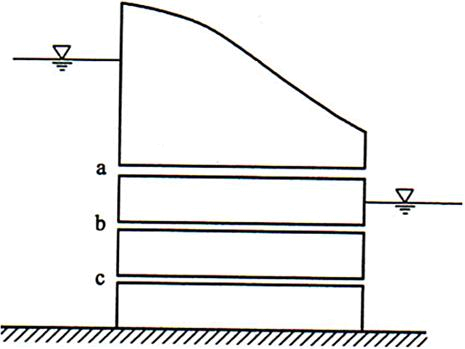

问题 如图所示为坝身下部的三根泄水管a、b、c，其管径、管长、上下游水位差均相同，则流量最小的是（ ）。A．a管B．b管C．c管D．无法确定
选项 A．a管
B．b管
C．c管
D．无法确定
答案 A
解析 忽略速度水头进行计算。三根泄水管中a管为自由出流，其流量计算公式为：其中，μc为管道流量系数，b、c管为淹没出流，其流量计算公式为：其中，流量系数μc的计算公式为：短管在自由出流和淹没出流的情况下，流量系数计算公式虽然形式上不同，但是，在管道其他参数及布置完全相同的条件下，流量系数的数值是相等的。因为在淹没出流时，μc的计算公式中的分母根号式下虽然比自由出流情况下少了一项l，但淹没出流的∑ζ项却比自由出流的∑ζ项多了一个出口局部水头损失系数ζ出，在淹没出流情况下，若下游水池较大，出口局部水头损失系数ζ出＝1.0。因此其他条件相同时，流量系数μc实际上是相等的。需注意的是两者的水头不同。自由出流时总水头是上游水面至管道出口断面中心的距离；淹没出流时总水头是上下游水位差。因此a管的作用水头最小，流量最小。
