  3. 如图所示，折板承受静水压强，压强分布图正确的是（ ）。

如图所示，折板承受静水压强，压强分布图正确的是（ ）。

资格题库2022-08-02  32

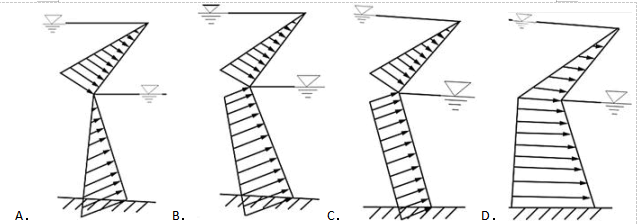

问题 如图所示，折板承受静水压强，压强分布图正确的是（ ）。
选项
答案 C
解析 静水压强有两个重要的特性：①静水压强的方向沿受力作用面的内法线方向；②静止液体中任一点上各方向压强的大小都相等。在转折点以上，折板只受单侧的静水压力，故压强的分布图为三角形状，方向沿折板面的内法线方向；在转折点以下，折板受两侧的静水压力，利用静水压强公式p＝p左－p右＝（p0＋ρgh左）－（p0＋ρgh右）＝ρg（h左－h右），可知转折点以下折板上各点承受的静水压强都相等，故压强的分布图为矩形，方向沿折板面内法线方向。
