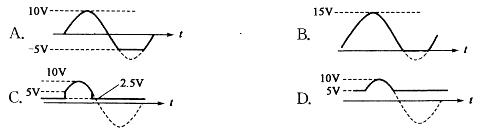

二级管应用电路如图所示,设二极管D为理想器件,u1= 10sinwtV,则输出电压u0的波形为:
选项
答案
D
解析
提示 此题为二极管限幅电路,分析二极管电路首先要将电路模型线性化,即:将二极管断开后分析极性(对于理想二极管,如果是正向偏置将二极管短路,否则将二极管断路),最后按照线性电路理论确定输入和输出信号关系。
