A.1个节点电流方程，4个回路电压方程 B.2个节点电流方程，2个回路电压方程

免费题库2022-08-02 12

问题

A.1个节点电流方程，4个回路电压方程B.2个节点电流方程，2个回路电压方程C.4个节点电流方程，1个回路电压方程D.3个节点电流方程，2个回路电压方程

选项 A.1个节点电流方程，4个回路电压方程
B.2个节点电流方程，2个回路电压方程
C.4个节点电流方程，1个回路电压方程
D.3个节点电流方程，2个回路电压方程

答案 D

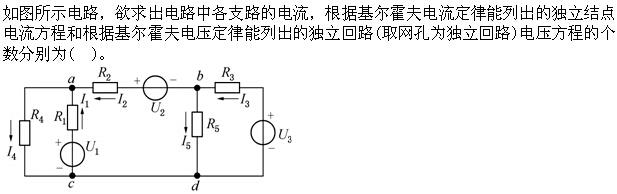

解析在平面电路中，设电路的节点数为n，支路数为b，则：①独立的KCL方程为(n-1)个，且为任意的(n-1)个；②独立的KVL方程为[b-(n-1)]个。题中电路共有4个节点，5条支路，所以独立节点电流方程数为4-1=3(个)，独立回路电压方程数为5-3=2(个)。
