  3. 天花板平面视图范围设置正确的一组为()。

天花板平面视图范围设置正确的一组为()。

资格题库2022-08-02  84
问题 天花板平面视图范围设置正确的一组为()。

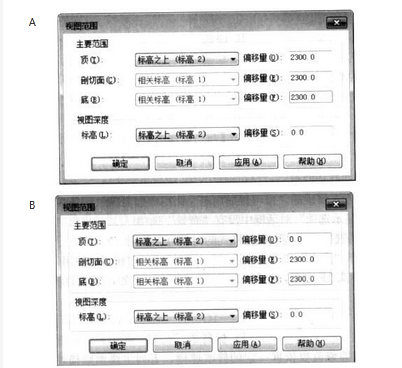

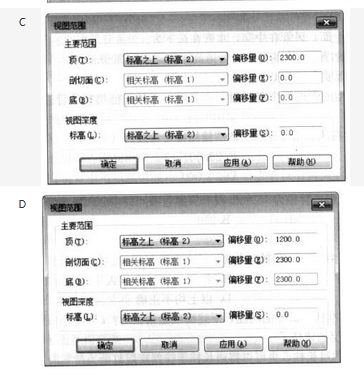

选项
答案 B
解析 顶部平面和底部平面用于制定视图范围最顶部和底部位置，剖切面是确定剖切高度的平面，这3个平面用于定义视图范围的“主要范围”，天花板视图与楼层平面视图类似，同样沿水平方向指定标高位置对模型进行剖切生成投影。但天花板视图与楼层平面视图观察的方向相反：天花板视图为从剖切面的位置向上查看模型进行投影显示。
