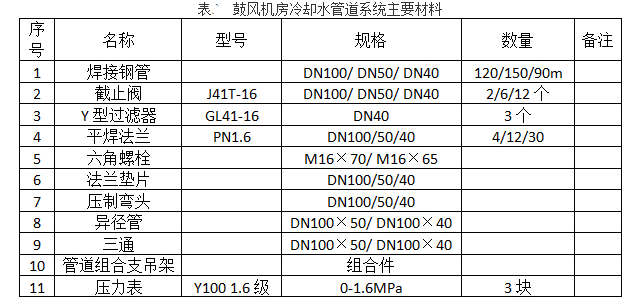

问题 某新建工业项目的循环冷却水泵站由某安装公司承建，泵站为半地下式钢筋混凝土结构，水泵设计为三用一备，设计的一台2tx6m单梁式起重机用于泵体设备的检修吊装。该泵站为全场提供循环冷却水。其中鼓风机房冷却水管道系统（主要材料间表4），冷却水泵站工程设计对管道冲洗无特别要求。在泵房阀门、材料进场开箱验收时，所有阀门合格证和质量证明文件齐全，但有一台DN300的电动蝶阀驱动转换开关无法动作，安装公司施工人员认为该问题不影响阀门与管道的连接，遂将该阀门]运至安装现场准备安装。安装公司在起重机安装完成验收合格后，整理起重机竣工资料向监理工程师申请验收时，监理工程师认为施工资料中缺少特种设备安装告知及监督检验资料，要求安装公司补齐。鼓风机房冷却水管道系统水压试验合格后，进行管道冲洗，冲洗压力和冲洗最小流量满足要求，冲洗验收合格。表4鼓风机房冷却水管道系统主要材料表1、表4中除焊接钢管、截止阀、平焊法兰、异径管、三通，还有哪几种材料属于管道组成件?2、安装公司施工人员在阀门开箱验收时的做法是否正确?应如何处置?3、在起重机竣工资料报验时，监理工程师的做法是否正确?说明理由。4、鼓风机房冷却水管道系统冲洗的合格标准是什么?系统冲洗的最低流速为多少?系统冲洗所需最小流量的计算应依据哪个规格的管道?
选项
答案
解析 1.管道组成件还括:法兰垫片、压制弯头、六角螺栓、Y型过滤器。（4分）
2.阀门开箱验收时的做法不正确。（2分）DN300的电动蝶阀安装前应进行外观质量检查，阀体应完好，开启机构应灵活，阀杆应无歪斜、变形、卡涩现象，标牌应齐全。该电动蝶阀驱动转换开关无法动作，不能在现场安装安装。（2分）
3.监理工程师的做法不正确。（2分）
根据国家质检总局关于修订《特种设备目录》的公告（2014年第114号）中所附的特种设备目录。起重机特种设备范围规定为额定起重量大于或者等于3t，且提升高度大于或者等于2m的起重机。（2分）
案例中2t x 6m单梁式起重机不属于特种设备的管理范围，不需要提供特种设备安装告知及监督检验资料（1分）
4.（1）冷却水管道系统冲洗的合格标准是:管道排出口的水色和透明度与入口水目测一致为合格。（2分）
（2）水冲洗流速不得低于1.5 m/s。（2分）
（3）系统冲洗所需最小流量应依据DN100的管道进行设计。（2分）
