  3. 某公司中标一市区综合项目，其中一座桥梁是庆丰路1 号大桥，采用左右双幅分离式结构

某公司中标一市区综合项目，其中一座桥梁是庆丰路1 号大桥，采用左右双幅分离式结构

admin2022-08-02  32

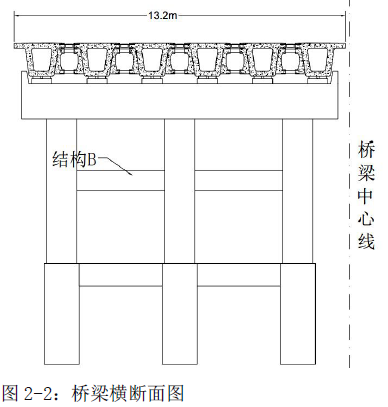

问题 某公司中标一市区综合项目，其中一座桥梁是庆丰路1 号大桥，采用左右双幅分离式结构，上部结构采用跨径组合为（20m×5）×3 的箱梁，每幅每跨4 片中梁，2 片边梁。下部结构墩柱基础采用钻孔灌注桩，强度等级C25，桥台采用桩接盖梁的轻型桥台，如图2-1 所示。图2-1：桥梁纵断面图施工前项目部编制相关施工方案：（1）确定上部结构施工方法为装配式梁板施工，在一片空旷地区设置梁场进行梁板预制，四周设置围挡封闭管理，大门口设置五牌一图，包括工程概况牌、管理人员名单及监督电话牌等。采用穿巷式架桥机进行梁板架设，架梁之前完成架桥机的组装及检查。（2）梁板架设完成之后，进行横隔板、湿接头和湿接缝的钢筋模板安装及混凝土浇筑，桥梁1 号墩处横断面Ⅰ-Ⅰ如图2-2 所示。钢筋绑扎完成后进行见证取样，检测钢筋接头的力学性能，合格后进行混凝土浇筑，浇筑完成后进行负弯矩预应力筋的张拉以及孔道压浆，压浆过程中发现有些孔道堵塞。（3）下部结构墩柱施工时，为了提高墩柱整体稳定性，在柱与柱之间设置结构B；施工完成后进行墩柱垂直度检测，偏差为10mm，符合设计及相关规范要求。图2-2：桥梁横断面图问题：1.写出图2-1 中，结构A 和构件C 的名称及结构A 的作用。2.施工方案（1）中，工程概况牌上应该包括哪些内容？架梁之前还应检查哪些内容？3.简单描述施工方案（2）中见证取样程序？分析孔道堵塞的原因？4.写出施工方案（3）中结构B 的名称及墩柱垂直度检测方法。5.计算本桥所需永久支座数量。
选项
答案
解析 1.（1）结构A：伸缩缝；构件C：临时支座。（2）调节车辆荷载和桥梁建筑材料所引起的上部结构之间的位移和联结。2.施工方案（1）中，工程概况牌上应该包括哪些内容？架梁之前还应检查哪些内容？（1）确定上部结构施工方法为装配式梁板施工，在一片空旷地区设置梁场进行梁板预制，四周设置围挡封闭管理，大门口设置五牌一图，包括工程概况牌、管理人员名单及监督电话牌等。2.（1）工程概况牌内容一般应写明工程名称、主要工程量、建设单位、设计单位、施工单位、监理单位、开竣工日期、项目负责人（经理）以及联系电话。（2）架梁之前还应检查：1）构件外形、强度及其预埋件尺寸和位置，应符合设计或规范要求。2）支撑结构（墩台、盖梁等）的强度；支撑结构和预埋件的尺寸、标高及平面位置；3）支座安装质量、规格、位置及标高；4）墩台、盖梁、支座顶面清扫干净；3.简单描述施工方案（2）中见证取样程序？分析孔道堵塞的原因？钢筋绑扎完成后进行见证取样，检测钢筋接头的力学性能，合格后进行混凝土浇筑，浇筑完成后进行负弯矩预应力筋的张拉以及孔道压浆，压浆过程中发现有些孔道堵塞。3.（1）施工单位人员在监理工程师或建设单位相关人员的见证下，从现场随机取样，送至第三方有资质的检测机构进行试验。（2）孔道堵塞原因：1）预应力孔道接头未封裹严密；2）预应力管道附近钢筋焊接时未采取保护措施。3）混凝土浇筑之前未检查孔道的完整性。4.写出施工方案（3）中结构B 的名称及墩柱垂直度检测方法。（3）下部结构墩柱施工时，为了提高墩柱整体稳定性，在柱与柱之间设置结构B；施工完成后进行墩柱垂直度检测，偏差为10mm，符合设计及相关规范要求。4.（1）结构B：柱系梁。（2）垂直度检测方法：用经纬仪测量或垂线和钢尺量。5.计算本桥所需永久支座数量。某公司中标一市区综合项目，其中一座桥梁是庆丰路1 号大桥，采用左右双幅分离式结构，上部结构采用跨径组合为（20m×5）×3 的箱梁，每幅每跨4 片中梁，2 片边梁。5.支座数量=6×3×6×2×2=432 个。
