依据左图的测量电桥，采用电阻应变片测量一根轴向受拉钢筋的纵向应变，μ为钢筋的泊松

admin2022-08-02  36

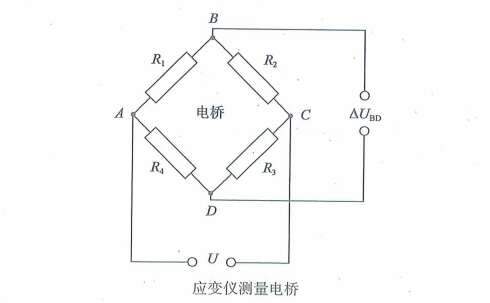

问题 依据左图的测量电桥，采用电阻应变片测量一根轴向受拉钢筋的纵向应变，μ为钢筋的泊松比，试回答以下问题。（2）两个规格相同应变片，采用下图所示布片方式（两个应变片均纵向布置），则应变示值为纵向应变的（   ）倍。A.1B.2C.1+μD.0
选项 A.1
B.2
C.1+μ
D.0
答案 D
解析 根据测量电桥的输出特性：ΔUBD=U（ΔR1/R1-ΔR2/R2+ΔR3/R3-ΔR4/R4）/4=UK（ε1-ε2+ε3-ε4）/4,一个全桥接法的测点，应变仪的示值为：ε示值=ε1-ε2+ε3-ε4。本题采用半桥接法，两个应变片为纵向布置，钢筋轴向受拉时ε1=ε2，因此D选项正确。
