问题 某车间电气动力安装工程如图所示。{图电气动力平面布置图说明：①室内外地坪标高相同（±0.00），图中尺寸标注均以mm计；②配电箱、板尺寸：宽×高×厚；动力配电箱：600×400×250；照明配电箱：500×400×220；木质配电板：400×300×25；③滑触线支架安装在柱上标高＋6.0m处。（1）动力箱、照明箱均为定型配电箱，嵌墙暗装，箱底标高为＋1.4m。木质配电板现场制作后挂墙明装，底边标高为＋1.5m，配电板上仅装置一铁壳开关。（2）所有电缆、导线均穿钢保护管敷设。保护管除N6为沿墙、柱明配外，其他均为暗配，埋地保护管标高为－0.2m。N6自配电板上部引至滑触线的电源配管，在②柱标高＋6.0m处，接一长度为0.5m的弯管。（3）两设备基础面标高＋0.3m，至设备电机处的配管管口高出基础面0.2m，至排烟装置处的管口标高为＋6.0m。均连接一根长0.8m同管径的金属软管。（4）电缆计算预留长度时不计算电缆敷设驰度、波形弯度和交叉的附加长度。连接各设备处电缆、导线的预留长度为1.0m，与滑触线连接处预留长度为1.5m。电缆头为户内干包式，其附加长度不计。（5）滑触线支架（┗50×50×5，每米重3.77kg）采用螺栓固定；滑触线（┗40×40×4，每米重2.422kg）两端设置指示灯。（6）图中管路旁括号内数字表示该管的平面长度。（计算结果保留两位小数）【问题】依据《全国统一安装工程预算工程量计算规则》，计算电气安装工程量计算表中分项工程工程量，并将计量单位、工程量及其计算过程填入相应栏目中。
选项
答案

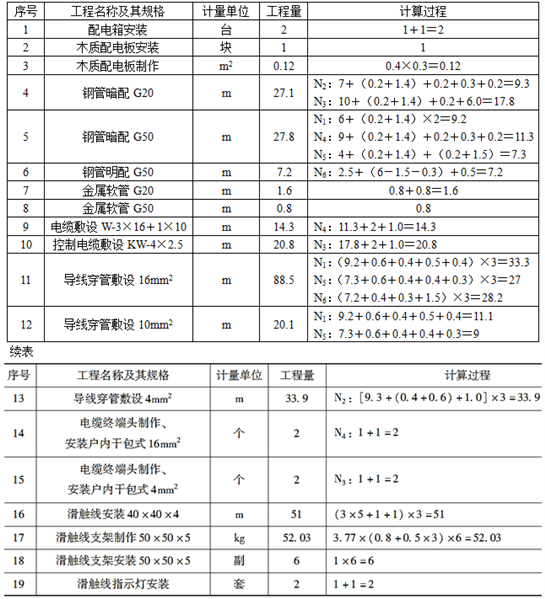

解析 电气安装工程量计算表
