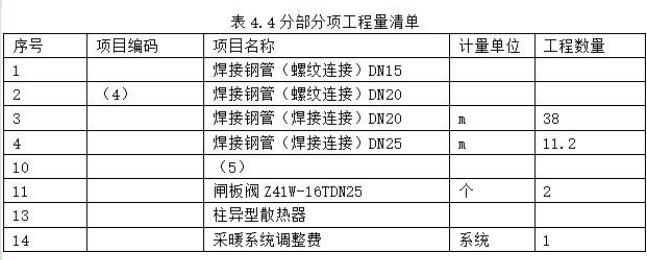

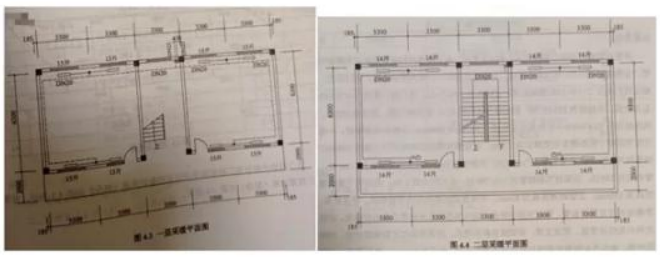

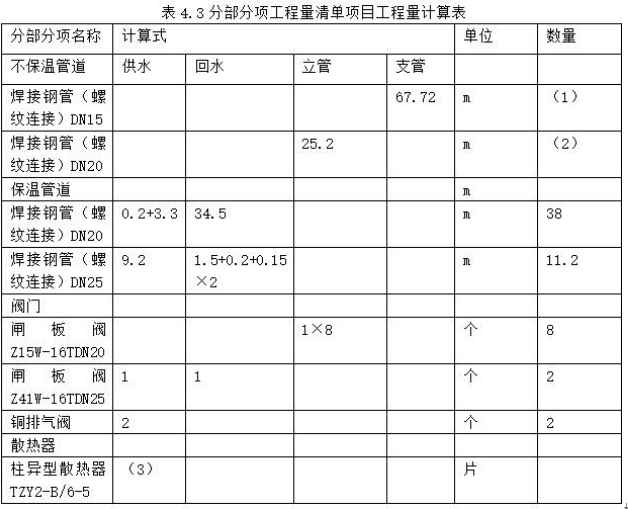

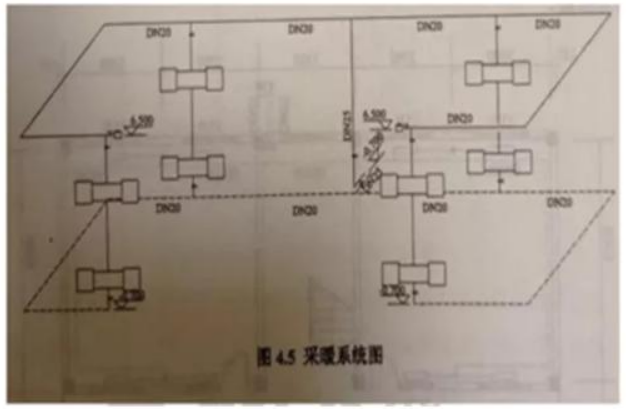

某室内供暖工程施工图如图4.3～图4.5所示。本工程室内供暖管道均采用焊接钢管，

admin2022-08-02 87

问题某室内供暖工程施工图如图4.3～图4.5所示。本工程室内供暖管道均采用焊接钢管，公称直径DN≤25时为螺纹连接，公称直径DN>25时为焊接连接，阀门选用：螺纹阀门采用Z15W-16T型闸板阀，其规格为DN15～32，法兰阀门采用Z41W-16R型闸板阀，其规格为DN40～50，自动排气阀采用EI21型铜排气阀，规格为DN20。散热器选用TZY2-B/6-5型柱翼形散热器，中心距为600m，全部为挂墙安装。一组立管各层楼中散热器总长度默认为7.59m；连接散热器的乙字弯的尺寸差为0.065m。墙厚均为200m。立管管径均为DN20，立管接散热器的单侧支管默认为1.5m长，管径均为DN15.自动排气阀处管道均为DN15，长度默认为0.5m供回水于管距墙距离为150mm，立管距墙距离为80mm。所有管道仅进地沟内需要保温。管道穿墙、穿楼板时应设置钢套管。管道支架应按施工验收规范及有关标准图集进行设置。供暖房间内的明装管道。管道支架、铸铁散热器除锈后，均要求刷红丹防锈漆两遍，银粉漆两遍。地沟内安装管道除锈后刷红丹防锈漆两遍，并采用δ＝50mm的铝箔离心玻璃棉管壳保盘。
