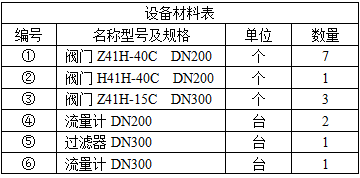

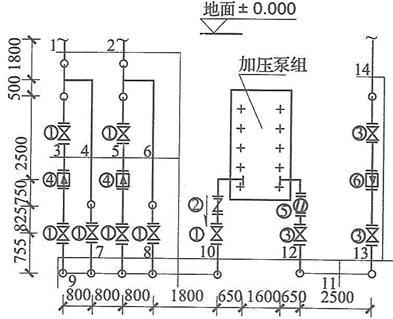

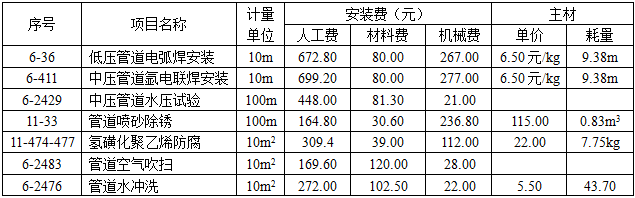

问题 工程背景资料如下（1）图4-26为某加压泵房工艺管道系统安装的截取图。图4-26　泵房工艺管道系统安装平面图说明：①本图为某加压泵房站工艺管道系统部分安装图。标高以m计，其余尺寸均以mm计。②管道材质为20°碳钢无缝钢管，管件为成品；法兰：进口管段为低压碳钢平焊法兰，出口管段为中压碳钢对焊法兰，均为氩电联焊。③管道水压强度及严密性试验合格后，用压缩空气吹扫。④地上管道外壁喷砂除锈、氯磺化聚乙烯防腐；地下管道外壁喷砂除锈、聚乙烯粘胶带防腐。（2）假设管道的清单工程量如下：低压管道：φ325×8管道长21m。中压管道：φ219×32管道长32m，φ168×24管道长23m，φ114×16管道长7m。（3）相关分部分项工程量清单统一项目编码见表4-86。表4-86　项目编码一览表（4）φ219×32碳钢管管道的相关定额见表4-87。表4-87　定额的相关数据该工程的人工单价为80元/工日，管理费和利润分别按人工费的83%和35%计算。【问题】1．按照图4-26所示内容，列式计算管道、管件安装项目的清单工程量。2．按照背景资料（2）、（3）中给出的管道工程量和相关部分工程量清单统一编码，图4-26规定的管道安装技术要求及所示法兰数量，根据《通用安装工程工程量计算规范》（GB 50856—2013）、《建设工程工程量清单计价规范》（GB 50500—2013）规定，编制管道、法兰安装项目的分部分项工程清单，填入表4-88“分部分项工程和单价措施项目清单与计价表”中。3．按照背景资料（4）中的相关定额，根据《通用安装工程工程量计算规范》（GB 50856—2013）、《建设工程工程量清单计价规范》（GB 50500—2013）规定，编制φ219×32管道（单重147.50kg/m）安装分部分项工程量清单“综合单价分析表”。填入表4-89中。（数量栏保留三位小数，其余保留两位小数）
选项
答案

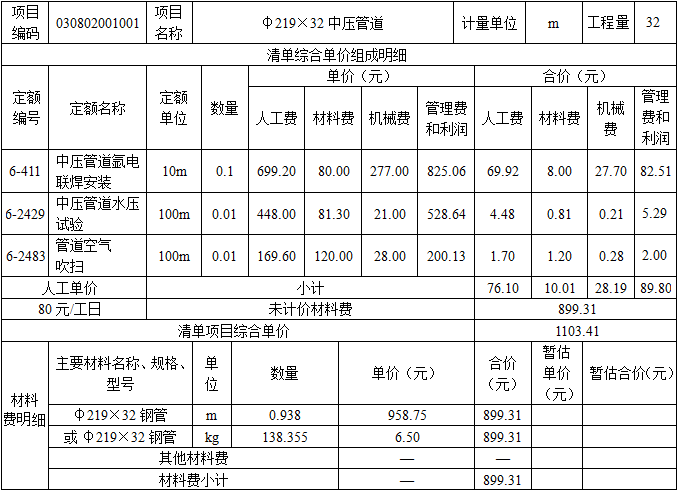

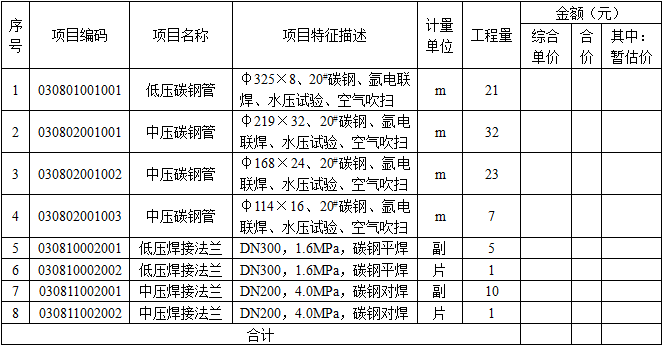

解析 1.答案：管道、管件安装项目清单工程量计算如下：（1）低压管道：φ325×8地下：（1.8＋0.5）＋2＋1＋2.5＋1＝8.80（m）；地上：1＋（2.5＋0.75＋0.825＋0.755）＋1＋1＋（0.755＋0.825＋0.75＋0.65）＝10.81（m）；合计：8.80＋10.81＝19.61（m）。（2）中压管道：φ219×32地下：（1.8＋0.8×3）＋1×5＋（1＋0.75＋2.5＋0.5＋0.8）×2＋（1＋1＋1.8＋0.5）×2＝28.90（m）；地上：（0.65＋0.75＋0.825＋0.755）＋1＋（1＋0.755＋0.825＋1）×2＋（1＋0.755＋0.825＋0.75＋2.5＋1）×2＝24.80（m）；合计：28.90＋24.80＝53.70（m）。（3）管件DN300弯头：2＋2＋2＋1＝7（个）；DN200弯头：（2＋2）×2＋（1＋2）×2＋1×4＋1＋2＋1＝22（个）；三通：1×2＋1×3＝5（个）。2.答案：根据《通用安装工程工程量计算规范》（GB 50856—2013）、《建设工程工程量清单计价规范》（GB 50500—2013）规定，编制管道、法兰安装项目的分部分项工程清单如表4-88所示。表4-88　分部分项工程和单价措施项目清单与计价表工程名称：某泵房标段：工艺管道系统安装3.答案：φ219×32管道（单重147.50kg/m）安装分部分项工程量清单“综合单价分析表”如表4-89所示。表4-89　综合单价分析表工程名称：某泵房标段：工艺管道系统安装
