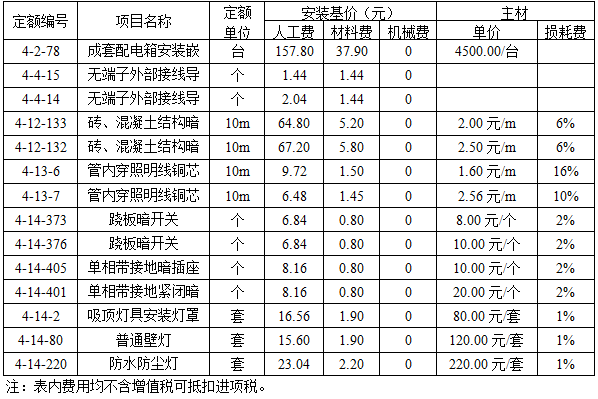

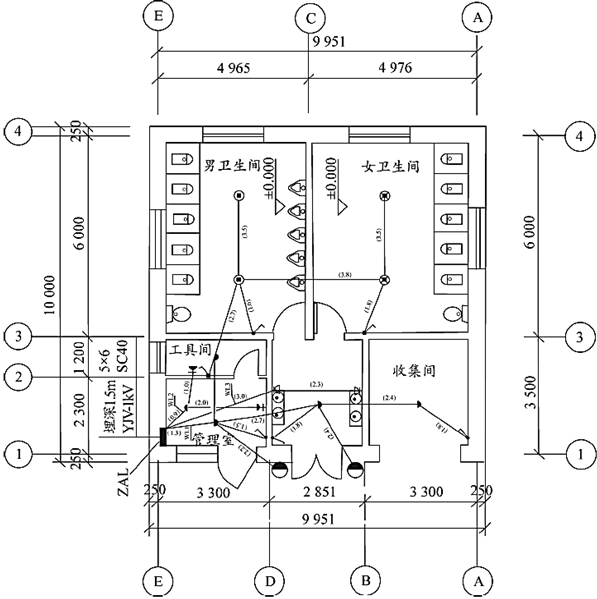

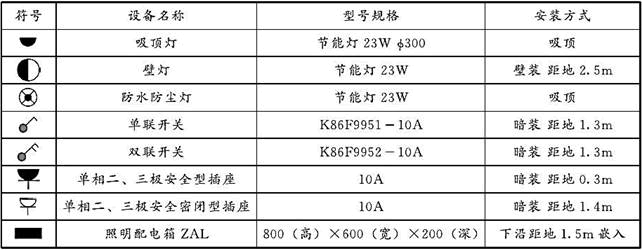

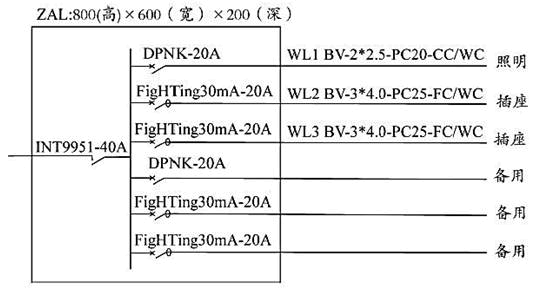

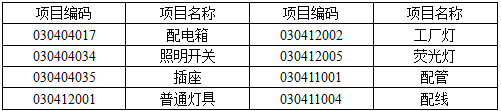

问题 1．图1为大厦公共厕所电气平面图，图2为配电系统图，表1为主要材料设备图例表。该建筑为砖、混凝土结构，单层平屋面，室内净高为3.3m。图中括号内数字表示线路水平长度，配管嵌入地面或顶板内深度均按0.1m计算。配管配线规格为：BV2.5mm22～3根穿刚性阻燃管PC20；BV4mm23根穿刚性阻燃管PC25。图1　大厦公共厕所电气平面图图2　配电系统图表1　主要材料设备图例表2．该工程的相关定额、主材单价及损耗率见表2。表2　电气工程定额表3．该工程的管理费和利润分别按人工费的45%和15%计算。4．相关分部分项工程量清单项目编码及项目名称见表3。表3　工程量清单项目表5．答题时不考虑配电箱的进线管和电缆，不考虑开关盒、灯头盒和接线盒。【问题】1．按照背景资料和图1、2所示，根据《建设工程工程量清单计价规范》（GB 50500—2013）和《通用安装工程工程量计算规范》（GB 50856—2013）的规定，计算WL1—WL3配管配线的工程量。2．假定PC20工程量为60m、PC25工程量为25m、BV2.5工程量为130m、BV4工程量为70m，其他工程量根据给定图纸计算，编制分部分项工程量清单、计算各分部分项工程的综合单价与合价。完成表 “分部分项工程和单价措施项目清单与计价表”。3．假定该工程分部分项工程费为30000.00元；单价措施项目费为1000.00元；总价措施项目仅考虑安全文明施工费，安全文明施工费按分部分项工程费的2%计取；计日工10个，单价300.00元/工日；人工费占分部分项工程和措施项目费的10%，规费按人工费的20%计取，其他未提及项目不考虑；增值税税率按9%计取。按《建设工程工程量清单计价规范》（GB 50500—2013）的要求，列式计算该工程最高投标限价。（本题中各项费用均不包含增值税可抵扣进项税额，计算过程和结果数据均保留两位小数）
选项
答案

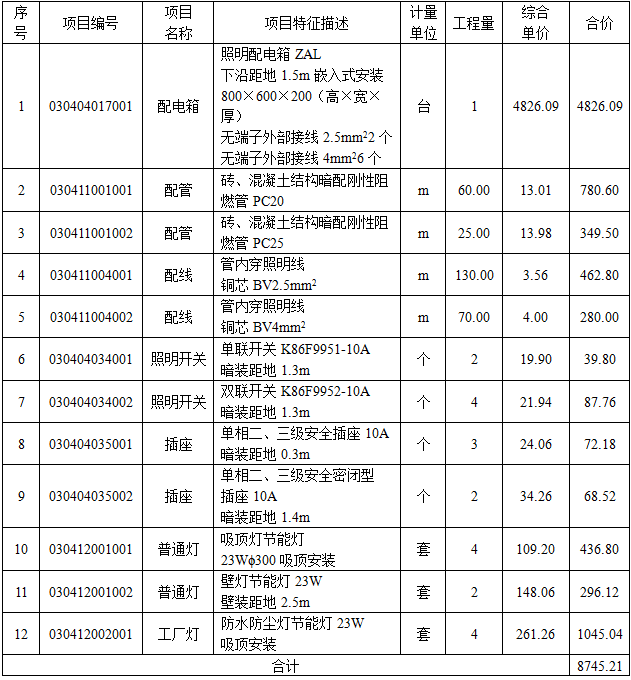

解析 1.答案：（1）WL1：PC20（2线）：1.3＋2.2＋2.7＋2.4＋2.4＋1.8＋1.8＋0.6＋2.7＋3.5＋3.8＋3.5＋（3.3＋0.1－1.5－0.8）＋（3.3＋0.1－2.5）×2＋（3.3＋0.1－1.3）×2＝35.80（m）。PC20（3线）：1.5＋1.8＋1.8＋1.8＋（3.3＋0.1－1.3）×4＝15.30（m）。PC20合计：35.80＋15.30＝51.10（m）。（2）WL2：PC25：（1.5＋0.1）＋0.9＋1＋2＋（0.3＋0.1）×5＝7.50（m）。BV4：[（0.8＋0.6）＋7.5]×5＝26.70（m）。（3）WL3：PC25：（1.5＋0.1）＋3＋2.3＋（1.4＋0.1）×3＝11.40（m）。BV4：[（0.8＋0.6）＋11.4]×3＝38.40（m）。PC25合计：7.5＋11.4＝18.90（m）。BV4合计：26.70＋38.40＝65.10（m）。2.分部分项工程和单价措施项目清单与计价表3.单位工程招标控制价汇总表
