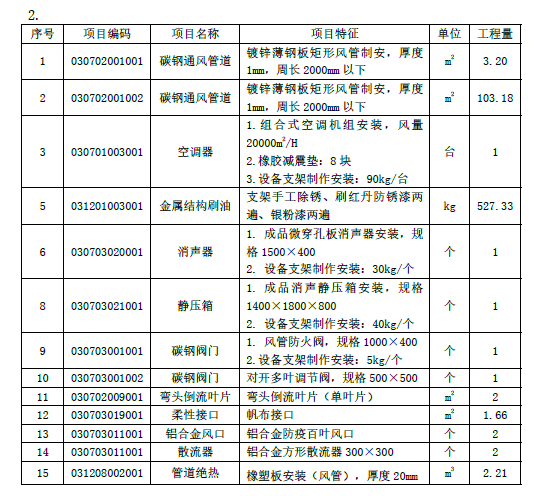

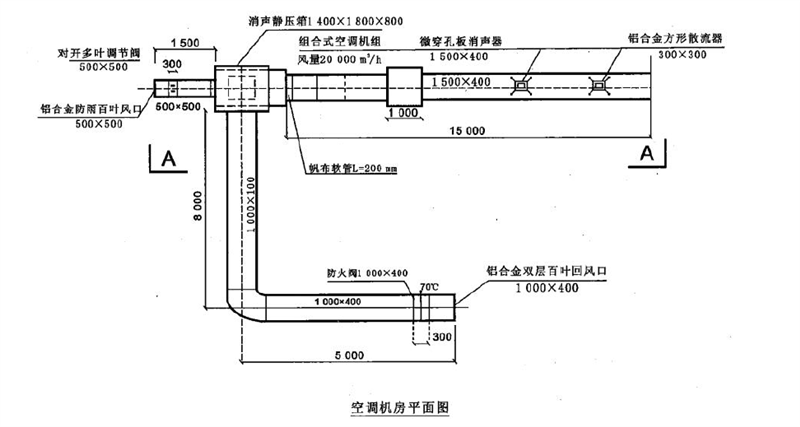

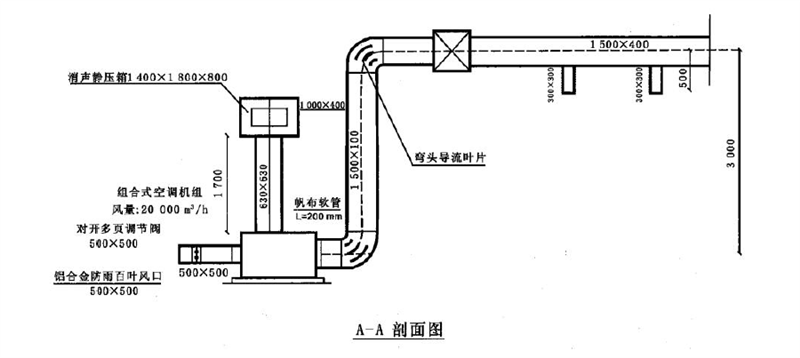

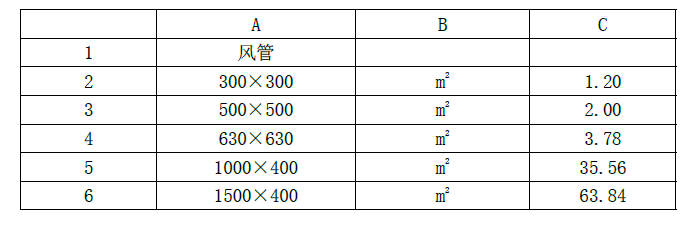

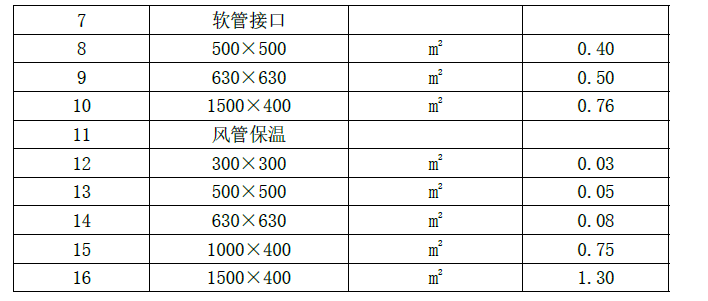

问题 如图所示为某9 层民用综合楼的部分空调安装工程施工图。试根据说明，按题目要求和步骤计算。说明：1.图中标注的尺寸以mm 计。2.整个空调系统设计风管采用镀锌薄钢板，厚度统一为1.0mm，咬口连接。3.风管采用橡塑板保温，厚度为20mm。4.风管支托吊架、法兰加固框除轻锈，刷红丹防锈漆两遍，银粉漆两遍。5.组合式空调机组下设橡胶减振垫8 块，设备支架重量为90kg/台，设备支架除轻锈，刷红丹防锈漆两遍，银粉漆两遍。6.成品微穿孔板消声器规格为1500×400，长度为1m，设备支架重量为30kg/个，设备支架除轻锈，刷红丹防锈漆两遍，银粉漆两遍。7.成品消声静压箱规格为1400×1800×800，设备支架重量为40kg/个，设备支架除轻锈，刷红丹防铸漆两遍，银粉漆两遍。8.风管防火阀设独立支吊架，支吊架重量为5kg/个，支架除轻锈，刷红丹防锈漆两遍，银粉9.弯头导流叶片（单叶片）面积共2m2。10.静压箱保温、消声器保温、帆布接口保温，风管及部件刷油，穿墙套管暂不考虑。【问题】根据《通用安装工程工程量计算规范》完成以下内容：1.计算本工程风管、软管接口、风管保温的工程量，须列出计算式。2.完成题中安装工程所涉及的分部分项工程量清单项目。
选项
答案
解析
