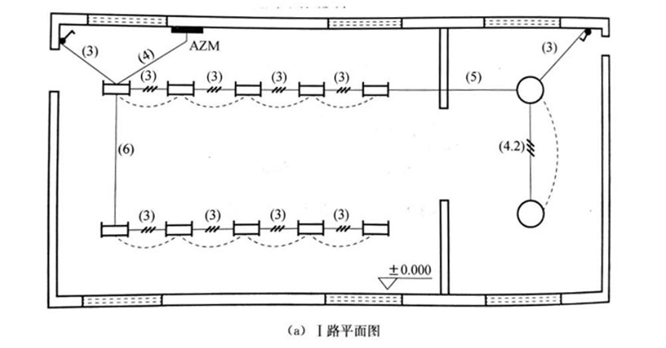

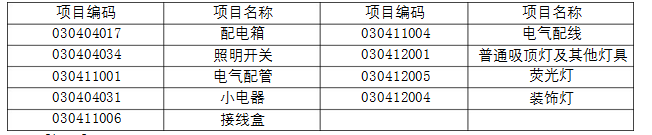

问题 某控制室照明系统有关背景资料如下:（1）某控制室照明系统中I回路平面图及相关资料如图1.1所示。图1.1控制室照明系统中Ⅰ回路平面图及相关资料说明:①照明配电箱AZM由本层总配电箱引来，配电箱为嵌入式安装。②管路均为镀锌钢管DN15沿墙、楼板暗配,顶管敷设标高4.5m，管内穿绝缘导线NHBV-2.5mm③配管水平长度见括号数字，单位为m。2④图示中凡是未标注线芯的均为2根线。（2）照明工程相关的分部分项工程量清单统一项目编码见表1.2表1.2分项工程量清单统一项目编码【问题】①根据图1.1所示，列式计算电气配管、电气配线的工程量。②根据图 1.1、表 1.2，按《通用安装工程工程量清单计算规范》计算分部分项工程量，填写照明工程的分部分项工程量清单。
选项
答案

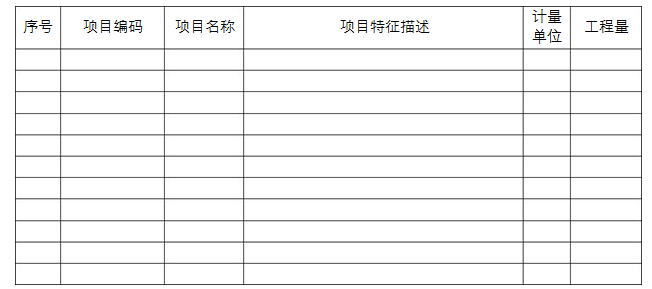

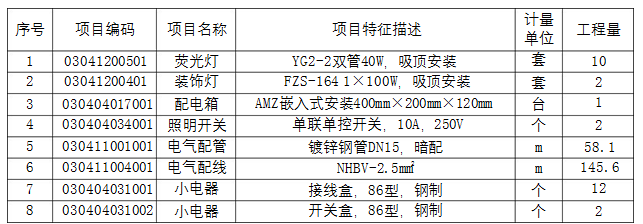

解析 1.计算分部分项工程量（1）镀锌钢管DN15工程量（4.5-1.6-0.2）（配电箱竖向）+（4.5-1.4）（西侧开关竖向）+（4+3+6+3×8+5+4.2+3）（水平）+（4.5-1.4）（东侧开关竖向）=58.1m（2）耐火绝缘导线NHBV-2.5mm2工程量二线:[（4.5-1.6-0.2）+4+3+6+5+3+（4.5-1.4）×2+（0.4+0.2）（配电箱预留量）]×2=61.0（m）三线:（3×8+4.2）×3=84.6（m）小计: 61.0+84.6=145.6（m）2.编写分部分项工程量清单
