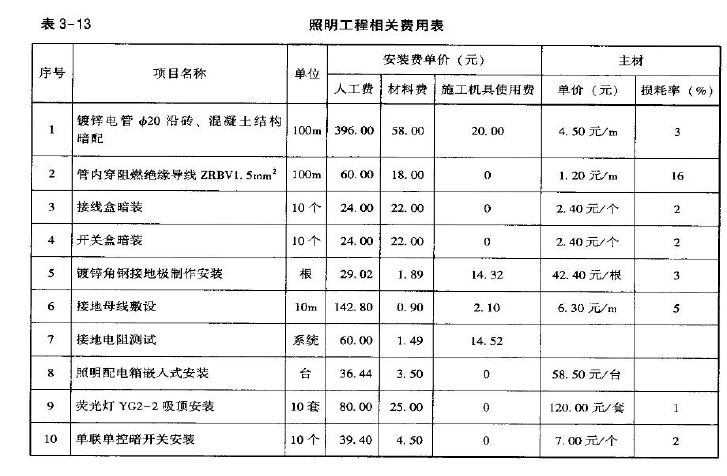

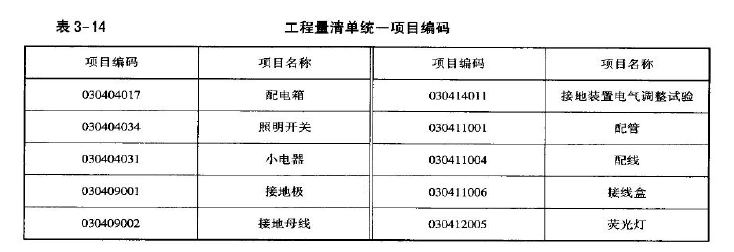

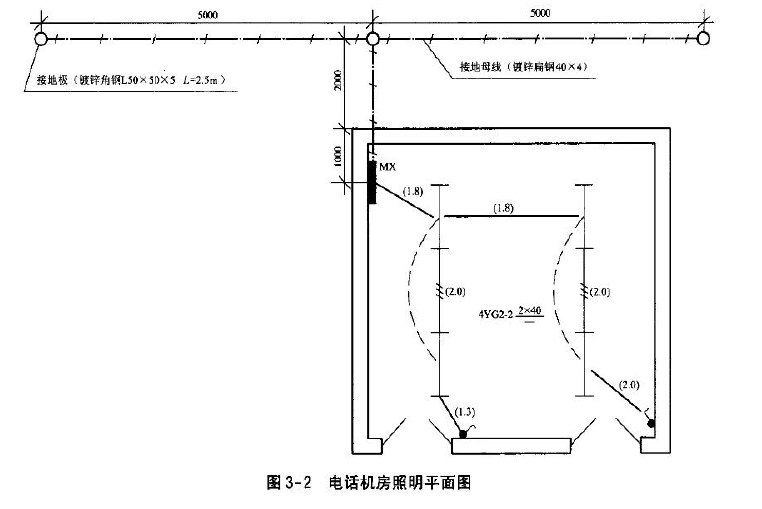

问题 某电话机房照明系统中一回路，如图3-2 所示。该照明工程按照当地省发布的《通用安装工程消耗量定额》及地区价目表，计算出相关分部分项工程的费用见表3 -13，其中：人工工日单价按普工70 元／工日、一般技工90 元／工日、高级技工120 元／工日。管理费和利润分别按人工费的55%和45%计算。表中的费用均不包含增值税可抵扣进项税额。说明：1．照明配电箱MX 为嵌入式安装，金属箱体尺寸：600×400×200（宽×高×厚，mm），安装高度为下口离地1.6m：2．管线均为镀锌电线管φ20 沿砖墙、混凝土项板内暗配，顶管标高为4m;管内穿阻燃绝缘导线ZR-BVl.5m ㎡：3．接地母线采用-40×4 (mm)镀锌扁钢，埋深0.7m，由室外进入外墙皮后的水平长度为1m，进入配电箱内长度为0. 5m，室内外地坪无高差；4．单联单控暗开关规格为250V 10A，安装高度为下口离地1.4m；5．接地电阻要求小于4Ω;6．配管水平长度见图3-2 括号内数字，单位为米。2．根据《通用安装工程工程量计算规范》的规定，照明工程相关分部俞项工程的统一编码，见表3 -14。问题：1．根据图3-2 所示内容和《通用安装工程工程量计算规范》的规定，列式计算接地母线、配管和配线的工程量。将计算过程填人“分部分项工程量计算表”中。2．根据上述相关费用表（表3-13）和《计价规范》的要求，编制接地母线、配管和配线工程的综合单价分析表。3．编制该工程“分部分项工程和单价措施项目清单与计价表”。
选项
答案

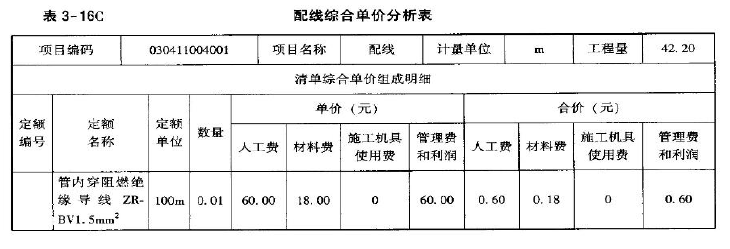

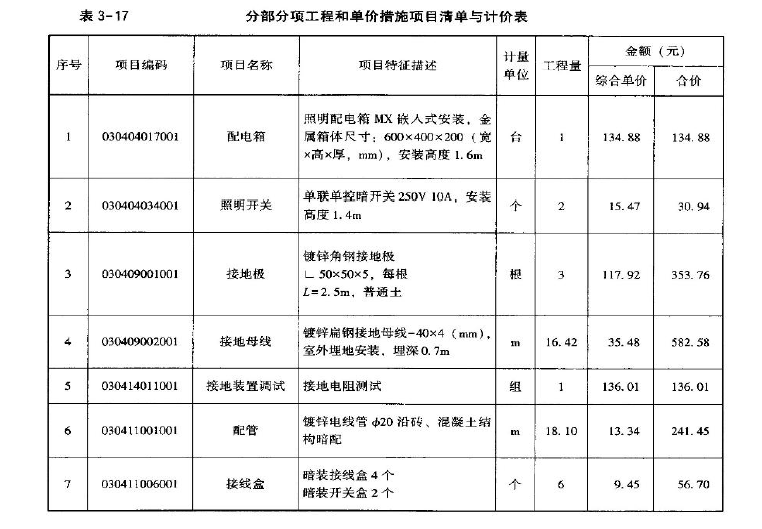

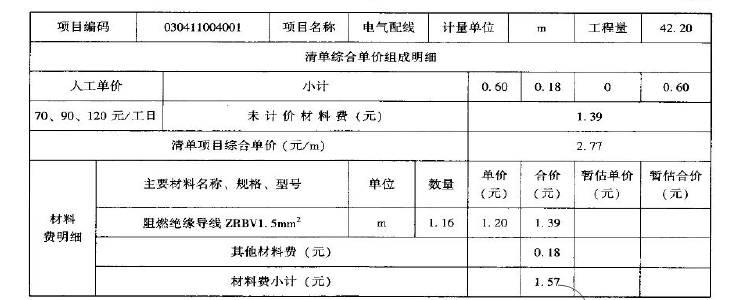

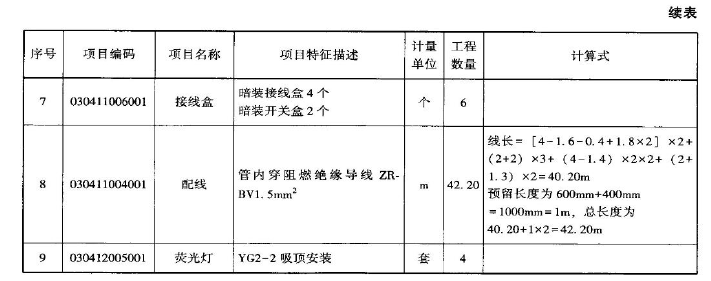

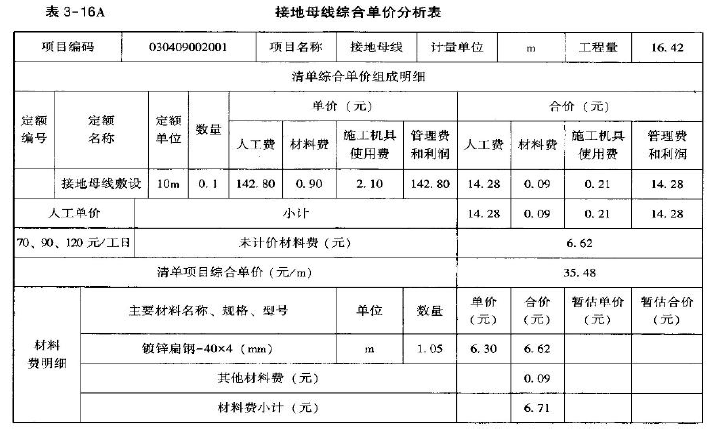

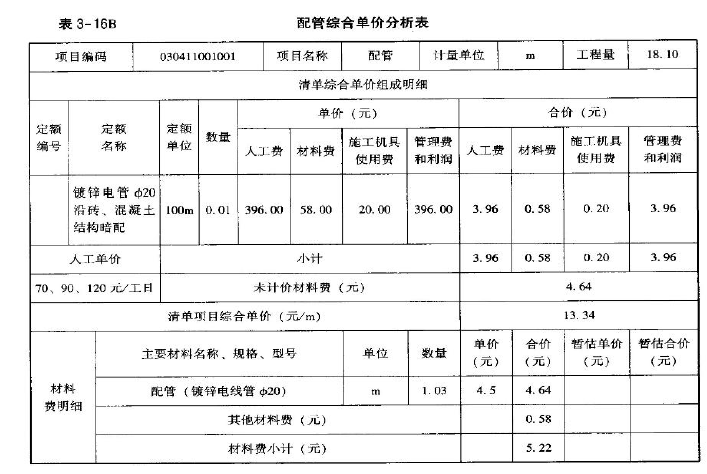

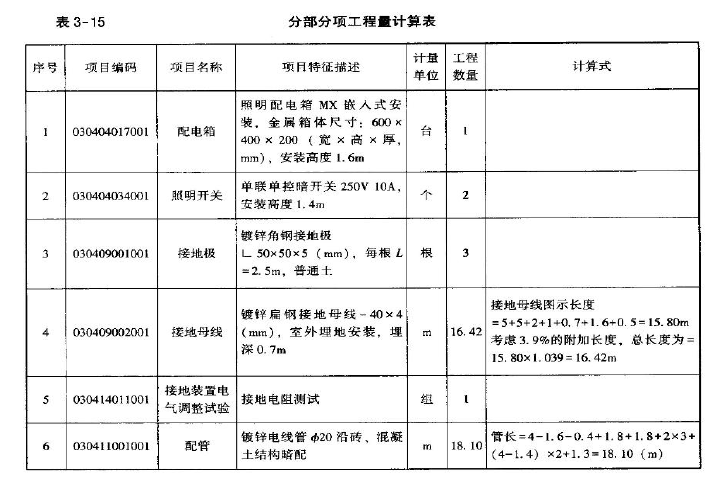

解析 问题1：解：根据《通用安装工程工程量计算规范》的规定，列表计算接地母线、配管和配线的清单工程量，计算过程见表3 -15。问题2：解：编制接地母线、配管和配线工程量清单综合单价分析表。1．计算接地母线的综合单价，见表3-16A。接地母线长度应按施工图设计水平和垂直规定长度另加3.9%的附加长度（包括转弯、上下波动、避绕建筑物、搭接头所占长度）计算。计算主材用量应考虑表3 -13 中5%的损耗，该接地母线分项工程每米含主材数量：接地母线1.05m。2．计算电气配管综合单价：见表3 -16B。计算电气配管综合单价时，φ20 镀锌电线管主材数量应考虑表3 -13 中的损耗为3%；该配管分项工程每米φ20 镀锌电线管所含主材数量：1. 03m。3．计算配线综合单价，见表3 -16C。计算配线的综合单价时，主材用量要考虑表3-13 申16%的损耗。该分项工程每米所含主材数量：1.0×1.16=1.16(m)。问题3：解：编制电话机房电气照明工程分部分项工程和单价措施项目清单与计价表，见表3-17。表3 -17 中，配电箱、照明开关、接地极、接地装置调试、接线盒和荧光灯综合单价根据表3-13 中的数据计算，计算式为：配电箱综合单价= 36.44+3.5+36.44×(55%+45%)+58.5=134.88（元）照明开关综合单价=[ 39.40 +4.50+39. 40×(55%+45%)]×0.1+1.02×7.00=15.47（元）接地极综合单价= 29.02+1.89+14.32+29.02×(55%+45%)+42.40x1.03=117.92（元）接地装置调试综合单价= 60.00+1.49+14.52+60.00×( 55%+45%)=136. 01（元）接线盒综合单价=[ 24. 00+22. 00+24.00×( 55%+45%)]×0.1+1.02x2.4=9.45（元）荧光灯综合单价=[80.00+25.00+80. 00×(55% +45%)]×0.1+1.01×120.00=139.70（元）
