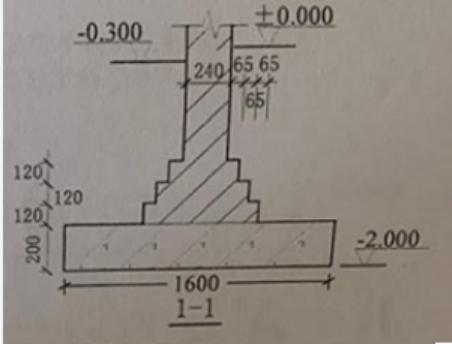

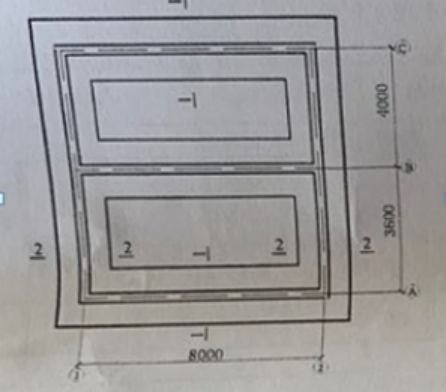

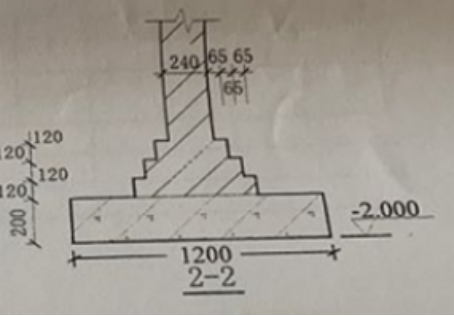

问题 某传达室基础平面图如图2所示，具体做法为：混凝土条形基础为C20预拌混凝土:砖基础采用240x115x53机砖，干混砌筑砂浆M10砌筑，并在标高0.06m处设置20mm240x 240构造柱，+0.00以下构造柱工程量为0.41m3;设地面做法为:(1) 30mm厚黄砂垫层;(2) 60mm厚C15混凝土垫层;(3) 20mm厚1:2.5水泥砂浆面层。根据工程应增加工作面0.40m,砖基础砌筑工作面为0.20m,该工程采用人工配合反铲挖掘机挖土坑上作业，地下常水位在- 1.3m处，放坡系数为1:0.67.余土采用自卸汽车外运6km,1-1剖面底宽1.6m, 2-2剖面底宽1.2m。问题:根据上述已知条件列式计算平整场地、挖沟槽土方、混凝土条形基础、砖砌条形基础、基底钎探的工程量。(注:计算结果保留2位小数)
选项
答案
解析 1.平整场地S= (8.0+0.24) x (4.0+3.6+0.24) = 64.60m2

2.挖沟槽土方：
V1-1: (1.6+0.4x2+0.67x1.7) x1.7x (8x2+8-0.6x2) =137.17m3
V2-2: (1.2+0.4x2+0.67x1.7) x1.7x (4.0+3.6) x2=81.11m

3.混凝土条形基础：
V混凝土条基=0.2x1.6x (8x2+8-0.6x2) +0.2x1.2x (4.0+3.6) x2= 10.94m3
S模板面积=0.2x2x (16+6.8) +0.2x2x15.2=15.20m2

4.砖砌条形基础:
V砖基础体积= (0.24x (2.00-0.20) +0.112x0.065x6x2) x (15.2+8x2+8-0.12x2) -0.41=18.83m3

5.基底钎探:
S基础底面积=1.6x (16+6.8) +1.2x15.2=54.72m2
