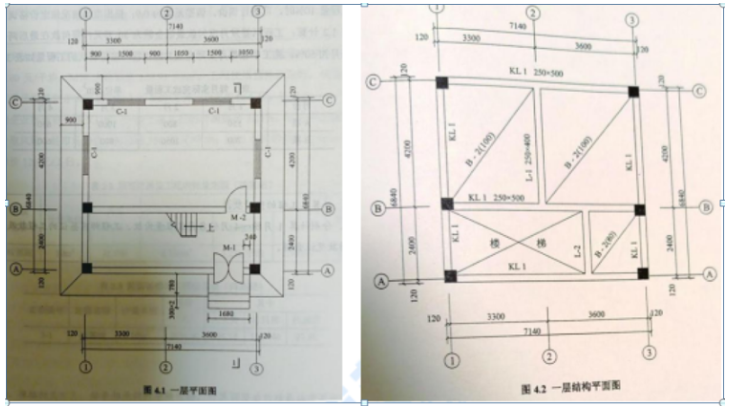

问题 某房屋建筑工程部分施工图如下，砖墙厚240mm，以墙中心线为定位轴线，墙、柱、梁外皮平齐。独立柱断面尺寸400mmx400mm，M-2为0.9m×2.1m，基础垫层底面标高-1.4m，室外地坪-0.3m，混凝土结构顶板面标高3.3m，独立柱基础扩大面标高-0.8m。混凝土强度等级均为C30。问题：1.若该工程设计文件规定采用大开挖，挖土范围按定位轴线外放2m，计算基础挖土方清单工程量。2.计算矩形柱、有梁板B-2、矩形梁KL1的清单工程量(不扣柱角)。3.计算内墙清单工程量（不考虑过梁）。4.计算散水清单工程量。
选项
答案
解析 1、挖土方清单工程量：V＝（6.9＋4）×（6.6＋4）×（1.4－0.3）＝127.09（m3）
2、
矩形柱：V＝0.4×0.4×（0.8＋3.3）×6＝3.94（m3）
有梁板B－2（100）：V1＝（3.3－0.125－0.13）×（4.2－0.13－0.125）×0.1＝1.201（m3）V2＝（3.6－0.125－0.13）×（4.2－0.13－0.125）×0.1＝1.32（m3）
B－2（80）（2.4－0.125－0.13）×（2.4－0.13－0.125）×0.08＝0.368（m3）（图纸中缺少尺寸，数据仅供参考）
KL1：V＝0.25×0.5×[（7.14－0.4×2）×3＋（6.84－0.4×3）×2]＝3.79（m3）

3、内墙：V＝[（7.14－0.4×2）×（3.3－0.5）－0.9×2.1]×0.24＝3.81（m3）

4、
散水：外＝（7.14＋6.84）×2＝27.96（m）
S＝（27.96－1.68）×0.9＋0.9×0.9×4＝26.89（m2）
