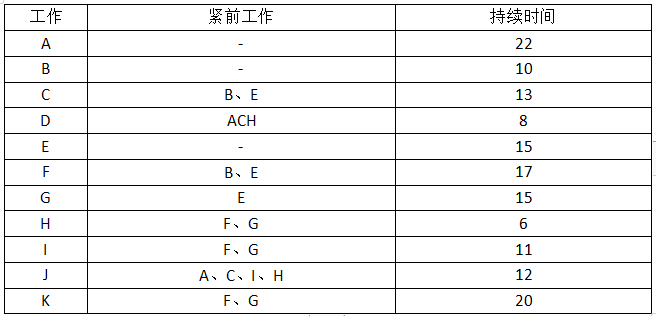

问题 已知某工程的网络计划中相关资料如下表所示。问题：1．根据上表绘制网络计划图。2．计算总工期，以及网络图中各工作的六个时间参数(ES、EF、LS、LF、TF、FF)。3．写出关键线路(工作表示或节点表示)。
选项
答案

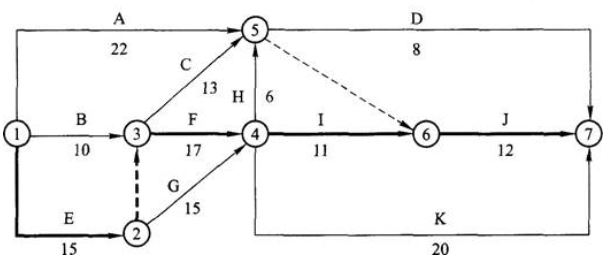

解析 1．绘制网络计划图如下所示：2.计算总工期：T=15+17+11+12=55。(1)计算各工作的ES、EF：ESA=0，EFA=22；ESB=0，EFB=10；ESE=0，EFE=15；ESC=15，EFC=28；ESF=15，EFF=32；ESG=15，EFG=30；ESH=32，EFH=38；ESI=32，EFI=43；ESK=32，EFK=52；ESD=38，EFD=46；ESJ=43,EFJ=550(2)计算各工作的LS、LF：LFJ=55，LSJ=43；LFD=55，LSD=47；LFK=55，LSK=35；LFI=43，LSI=32；LFH=43，LSH=37；LFG=32，LSG=17；LFF=32，LSF=15；LFC=43，LSC=30；LFE=15，LSE=0；LFB=15，LSB=5；LFA=43，LSA=21。(3)计算各工作的TF、FF：TFA=LSA-ESA=21-0=21，FFA=min(ESJ，ESD)-EFA=38-22=16；TFB=LSB-ESB=5-0=5，FFB=min(ESC，ESF)-EFB=15-10=5；TFC=LSC-ESC=30-15=15，FFC=min(ESJ，ESD)-EFC=38-28=10；TFD=LSD-ESD=47-38=9，FFD=T-EFD=55-46=9；TFE=LSE-ESE=0-0=0，FFE=min(ESC，ESF，ESG)-EFE=15-15=0；TFF=LSF-ESF=15-15=0，FFE=min(ESH，ESI，ESK)=EFF=32-32=0；TFG=LSG-ESG=17-15=2，FFG=min(ESH，ESI，ESK)-EFG=32-30=2；TFH=LSH-ESH=37-32=5，FFH=min(ESJ，ESD)-EFH=38-38=0；TFI=LSI-ESI=32-32=0，FFI=ESJ-EFI=43-43=0；TFJ=LSJ-ESJ=43-43=0，FFT=T-EFJ=55-55=0；TFK=LSK-ESK=35-32=3，FFK=T-EFK=55-52=3。3．工作表示的关键线路：E→F→I→J。节点表示的关键线路：①→②→③→④→⑥→⑦。
