图示结构的正确弯矩图为（　　）。

练习题库2022-08-02 60

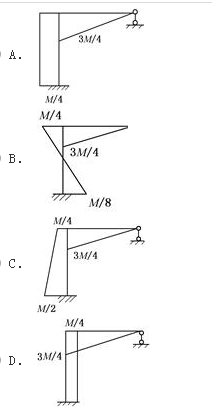

问题图示结构的正确弯矩图为（　　）。

选项

答案 A

解析由结构的受力可知，固定支座处的水平反力为零，故竖直杆的弯矩不可能是斜直线，排除BC两项，由刚节点处的平衡可知弯矩图D不正确。

转载请注明原文地址:https://www.tihaiku.com/jzgc/2189231.html

本试题收录于：岩土专业基础知识题库岩土土木工程师分类

岩土专业基础知识

岩土土木工程师
