图示梁的抗弯刚度为EI，长度为l，k＝6EI/l3，跨中C截面弯矩为（以下侧受拉

资格题库2022-08-02 54

问题图示梁的抗弯刚度为EI，长度为l，k＝6EI/l3，跨中C截面弯矩为（以下侧受拉为正）（　　）。

A．0B．ql2/32C．ql2/48D．ql2/64

选项 A．0
B．ql2/32
C．ql2/48
D．ql2/64

答案 A

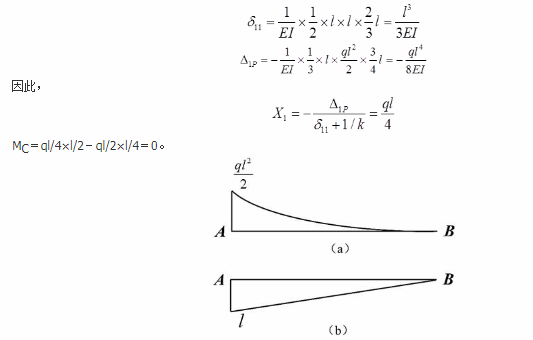

解析撤去支座B约束，代以未知反力X，方向向上，得到力法的基本体系，则有力法方程δ11X1＋Δ1P＝－X1/k。作出均布荷载单独作用下基本体系的弯矩图，如题42解图（a）所示。在B端作用一个方向向上的单位力，并做出弯矩图，如题42解图（b）所示。由图乘法：
