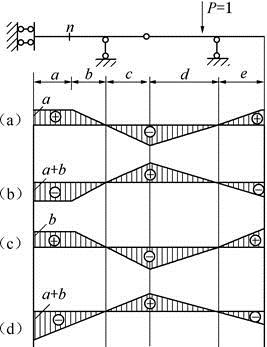

问题图所示静定梁中，截面n的弯矩影响线为（　　）。

A、图（a） B、图（b） C、图（c） D、图（d）

选项 A、图（a）
B、图（b）
C、图（c）
D、图（d）

答案 C

解析右侧梁段为附属结构，当单位集中荷载P作用在左侧梁上时，右侧梁上无内力，竖向荷载完全由左侧竖向支座承载，当P作用在截面n处时，截面n内弯矩值大小应为b。
