图（b）所示的是梁的某截面C的弯矩MC的影响线，单位为m。在图（a）所示移动荷载

考试题库2022-08-02 62

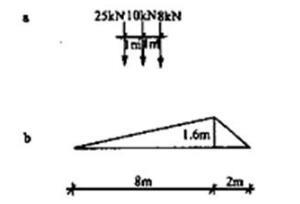

问题图（b）所示的是梁的某截面C的弯矩MC的影响线，单位为m。在图（a）所示移动荷载作用下，MC的最大值为（　　）。

A、48、0kN·mB、53、6kN·mC、56、8kN·mD、57、4kN·m

选项 A、48、0kN·m
B、53、6kN·m
C、56、8kN·m
D、57、4kN·m

答案 D

解析如图所示，机动法做结构的影响线，断开C点，添加一个铰，添加一对正弯矩，由形状可知，当10kN的力作用在影响线最大值位置时，MC最大，最大值为：25×1.4+10×1.6+8×0.8=57.4kN·m。

转载请注明原文地址:https://www.tihaiku.com/jzgc/2163724.html

结构专业基础考试一级
