问题 背景某建筑工程，建筑面积23824m<sup>2</sup>，地上10层，地下2层(地下水位-2.0m)。主体结构为非预应力现浇混凝土框架剪力墙结构（柱网为9m*9m，局部柱距为6m），梁模板起拱高度分别为20mm、12mm。抗震设防烈度7度。梁、柱受力钢筋为HRB335，接头采用挤压连接。结构主体地下室外墙采用P8防水混凝土浇筑，墙厚250mm，钢筋净距60mm，混凝土为商品混凝土。一、二层柱混凝土强度等级为C40，以上各层柱为C30。事件一：钢筋工程施工时，发现梁、柱钢筋的挤压接头有位于梁、柱端箍筋加密区的情况在现场留取接头试件样本时，是以同一层每600个为一验收批，并按规定抽取试件样本进行合格性检验。事件二：结构主体地下室外墙防水混凝土浇筑过程中，现场对粗骨料的最大粒径进行了检测，检测结果为40mm。事件三：该工程混凝土结构子分部工程完工后，项目经理部提前按验收合格的标准进行了自查。问题：1.该工程梁模板的起拱高度是否正确？说明理由。模板拆除时，混凝土强度应满足什么要求？2.事件一中，梁、柱端箍筋加密区出现挤压接头是否妥当？如不可避免，应如何处理？按规范要求指出本工程挤压接头的现场检验验收批确定有何不妥？应如何改正？3.事件二中，商品混凝土粗骨料最大粒径控制是否准确？请从地下结构外墙的截面尺寸、钢筋净距和防水混凝土的设计原则三方面分析本工程防水混凝土粗骨料的最大粒径。4.事件三中，混凝土结构子分部工程施工质量合格的标准是什么？
选项
答案

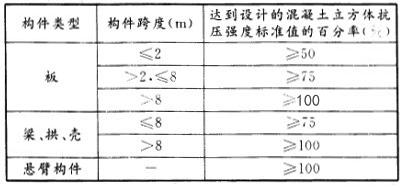

解析 1.(1)该工程梁模板的起拱高度正确。理由：对大于4m的现浇钢筋混凝土梁、板，设计无要求时，起拱高度宜为跨度的1/1000～3/1000。20mm在9mm到27mm之间，12mm在6mm到18mm之间。(2)底模板拆除时，混凝土的强度与设计要求的混凝土立方体抗压强度标准值之比应满足以下要求：6m梁跨：≥75%;9m梁跨：≥100%。2.(1)因本工程有抗震设防要求，所以，梁、柱端箍筋加密区出现挤压接头不妥。(2)无法避开时，接头百分率不应大于50%。(3)在现场取留接头试件时，在同一层选取试件600个为一验收批不妥。改正为：应按每500个为一验收批，不足500个也应作为一个验收批。3.(1)商品混凝土粗骨料最大粒径控制为40mm准确。(2)防水混凝土粗骨料最大粒径应满足：≤截面最小尺寸的1/4，即250*1/4=62.5(mm)；≤钢筋最小净距的3/4，即60*3/4=45(mm)；根据《普通混凝土配合比设计规程》JGJ55-2011，防水混凝土粗骨料最大粒径不宜大于40mm。故该工程防水混凝土粗骨料最大粒径为40mm。4.事件三中混凝土结构子分部施工质量合格的标准是：有关分项工程施工质量验收合格；应有完整的质量控制资料；观感质量验收合格；结构实体检验结果满足规范要求。本案例第1问主要考查模板工程施工的质量控制。控制模板起拱高度，消除在施工中因结构自重、施工荷载作用引起的挠度。对大于4m的现浇钢筋混凝土梁、板，其模板应按设计要求起拱。设计无要求时，起拱高度宜为跨度的1/1000～3/1000：底模及其支架拆除时的混凝土强度应符合设计要求；当设计无具体要求时，混凝土强度应符合下表的规定：本案例第2问主要考查钢筋工程相关知识：同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计要求；当设计无具体要求时，应符合下列规定：(1)在受拉区不宜大于50%。(2)接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加密区；当无法避开时，对等强度高质量机械连接接头.不应大于50%。(3)直接承受动力荷载的结构构件中，纵向钢筋不宜采用焊接接头；当采用机械连接接头时，不应大于50%。根据国家现行标准《钢筋机械连接通用技术规程》(JGJ107)，接头的现场检验应按验收批进行，同一施工条件下采用同一批材料的同等级、同型式、同规格接头，应以500个为一个验收批进行检验与验收，不足500个也应作为一个验收批。本案例第3问主要考查混凝土粗骨料最大粒径的确定。粗骨料应采用质地坚硬的卵石、碎石，粒径应用15～25mm。卵石不宜大于50mm，碎石不宜大于40mm，含泥量不大于2%。防水混凝土中的粗骨料最大粒径要求不超过结构截面最小尺寸的1/4，同时不大于钢筋最小净距的3/4。同时在《普通混凝土配合比设计规程》(JGJ55-2011)中，防水混凝土粗骨料最大粒径为40mm。本案例第4问主要考查混凝土结构子分部工程施工质量验收合格标准。混凝土结构子分部工程施工质量验收合格应符合下列规定：有关分项工程施工质量验收合格；应有完整的质量控制资料：观感质量验收合格：结构实体检验结果满足规范要求。
