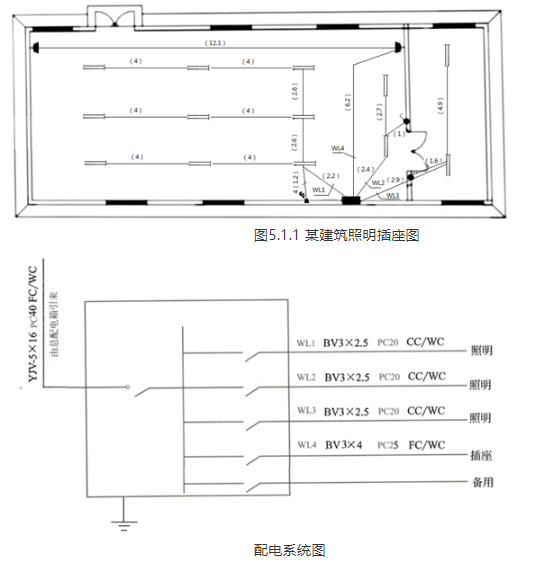

图5.1.1为某大厦公共厕所电气平面图,图5.1.2为配电系统图及主要材料设备图例表。该建筑物为砖、混凝土结构,单层平屋面,层高为3.3m。图中括号内数字表示线路水平长度。配管配线规格为:BV2.5mm2 2-3根穿刚性阻燃管PC20,4-5根穿刚性阻燃管PC25;BV4mm2 3根穿刚性阻燃管PC25。

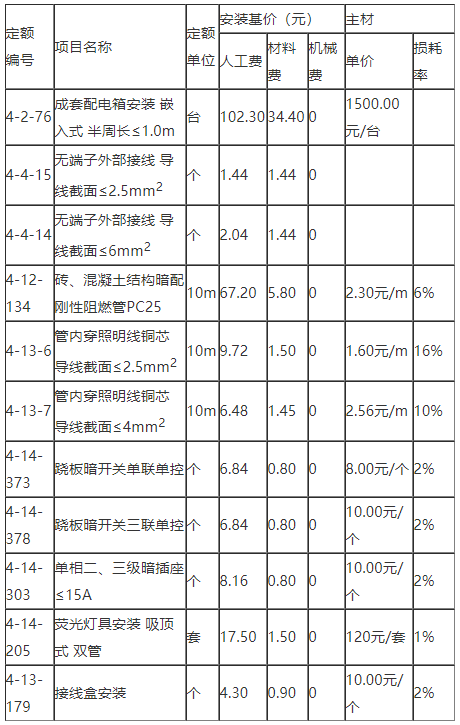

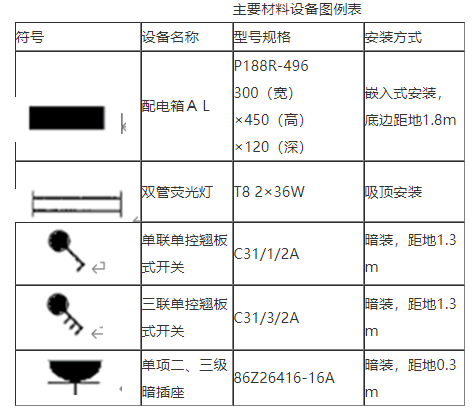

图5.1.2 配电系统图及主要材料设备图例表2.该工程的相关定额、主材单价及损耗率见表5.1.1。表5.1.1相关定额、主材单价及损耗率表

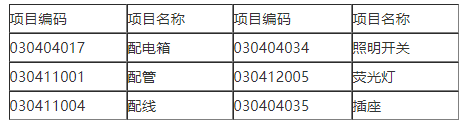

该工程的管理费和利润分别按人工费的45%和15%计算。3.相关分部分项工程量清单项目编码及项目名称见表5.1.2。表5.1.2相关分部分项工程量清单项目的统一编码

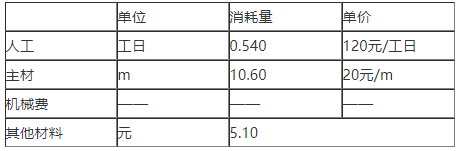

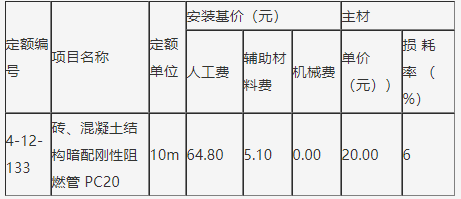

4.不考虑配管嵌入地面或顶板内深度。5.砖、混凝土结构暗配刚性阻燃管PC20相关定额见表5.1.3所示。表5.1.3 砖、混凝土结构暗配刚性阻燃管PC20消耗量定额(10m)

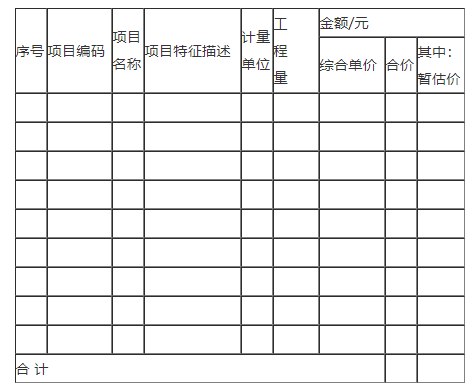

问题:1> 、按照背景资料和图5.Ⅱ.1及5.Ⅱ.2所示,根据《建设工程工程量清单计价规范》(GB50500-2013)和《通用安装工程工程量计算规范》(GB50856-2013)的规定,列式计算PC20、PC25、BV2.5mm2、BV4mm2算式与结果填写在答题卡指定位置。WL1:WL2:WL3:WL4:汇总:2、假定PC20工程量为100m、PC25工程量为80m、BV2.5mm2工程量为310m、BV4mm2工程量为280m,其他工程量根据给定图纸计算,完成答题卡表5.IⅡ.1分部分项工程和单价措施目清单与计价表价表。

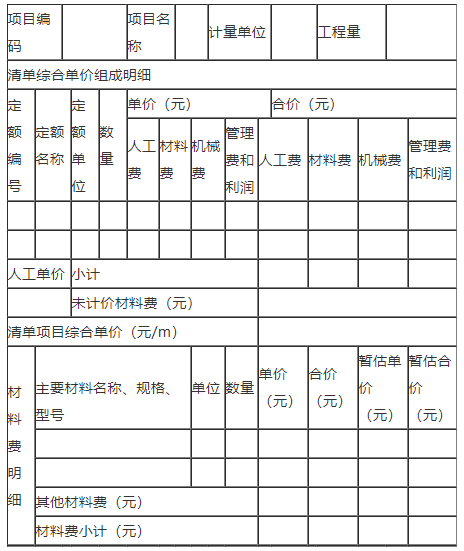

3、依据背景资料完成砖、混凝土结构暗配刚性阻燃管PC20定额基价表。4、假定该工程PC20的清单工程量为40m,需要2个接线盒,依据相关相关数据,列式计算包括PC20主材和接线盒在内的配管综合单价,并编制完成答题卡表5.III.2“综合单价分析表”。
人工费:辅助材料费:主材费:管理费和利润:
选项
答案
解析

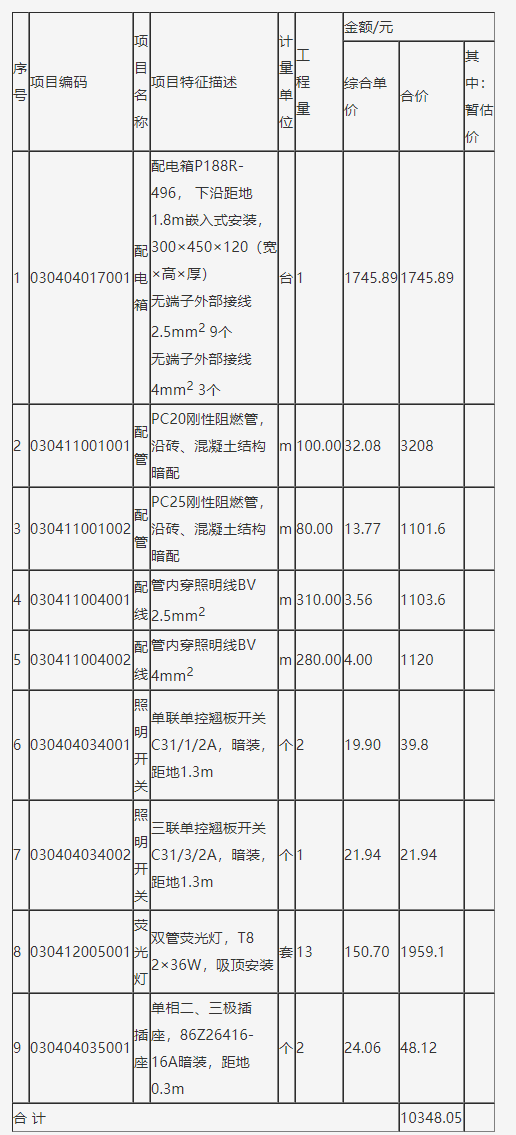

1、1.WL1回路:PC20(3线):(3.3-1.8-0.45)+2.2+4×6+2.6×2=32.45mPC25(4线):1.2+(3.3-1.3)=3.20mBV2.5:(0.3+0.45+32.45)×3+3.20×4=112.40m2.WL2回路:PC20(3线):(3.3-1.8-0.45)+2.4+2.7+1+(3.3-1.3)=9.15mBV2.5:(0.3+0.45+9.15)×3=29.40m3.WL3回路:PC20(3线):(3.3-1.8-0.45)+2.9+4.9+1.6+(3.3-1.3)=12.45mBV2.5:(0.3+0.45+12.45)×3=39.60m4.WL4回路:PC25(3线):1.8+6.2+12.1+0.3×3=21.00mBV4:(0.3+0.45+21)×3=65.25m5.汇总:PC20:32.45+9.15+12.45=54.05mPC25:3.20+21.00=24.20mBV2.5:112.40+29.70+39.60=181.70mBV4:65.25m2、分部分项工程量清单计价表
3、表5.1.2 砖、混凝土结构暗配 刚性阻燃管 PC20(10m)相关定额、主材单价及损耗率表

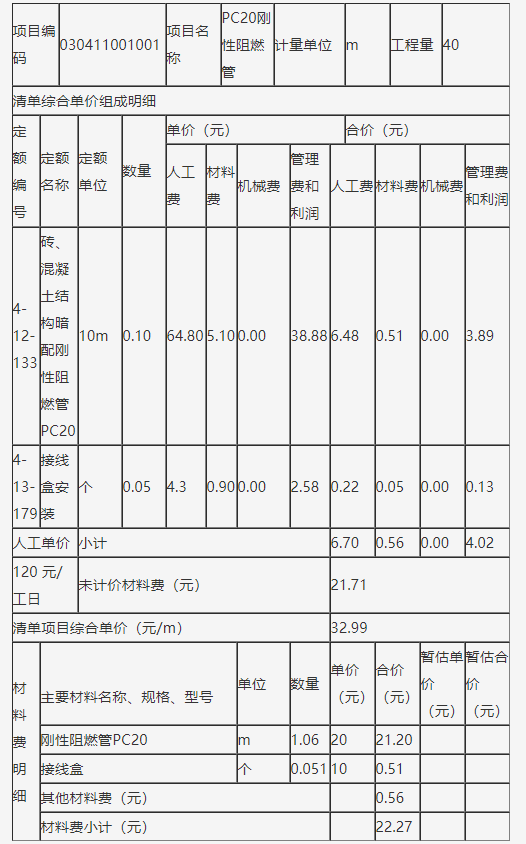

4、人工费:0.540×120÷10+4.3×(2÷40)=6.70元/m辅助材料费5.10÷10+0.9×(2÷40)=0.56元/m主材费:10.6×20÷10+10×1.02×(2÷40)=21.71元/m管理费和利润:6.70×(45%+15%)=4.02元/m综合单价:6.70+0.56+4.02+21.71=32.99元/m
