  3. 工程背景资料如下： （1）图 6.Ⅲ所示为某综合楼底层会议室的照明平面图。

工程背景资料如下： （1）图 6.Ⅲ所示为某综合楼底层会议室的照明平面图。

admin2022-08-02  42

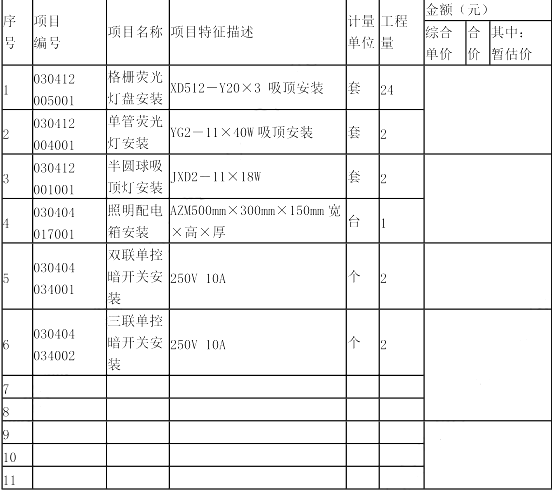

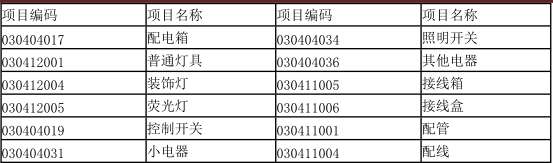

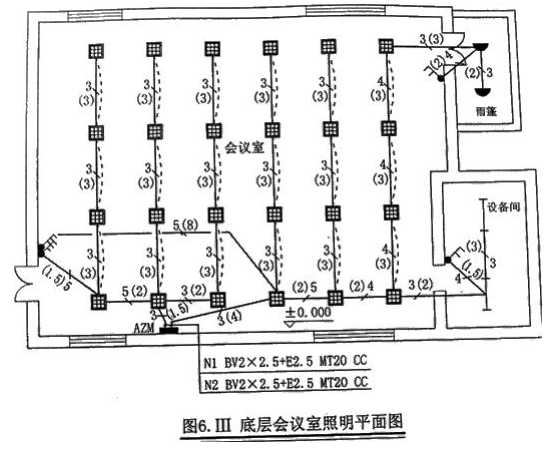

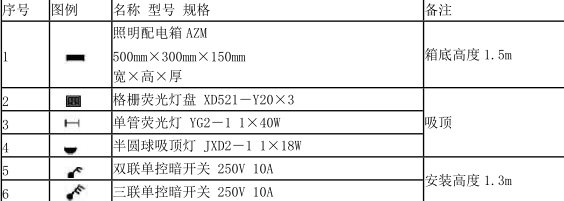

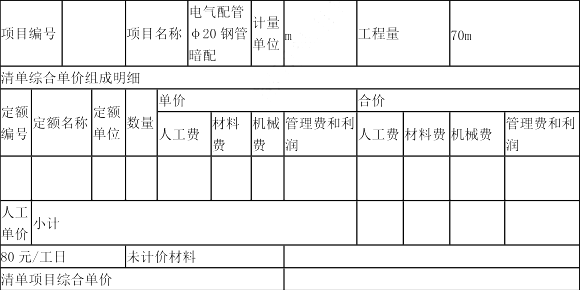

问题 工程背景资料如下：（1）图 6.Ⅲ所示为某综合楼底层会议室的照明平面图。（2）照明工程的相关定额见下表（3）该工程的人工费单位为  80 元/工日，管理费和利润分别按人工费的  50%和  30%计算。（4）相关分部分项工程量清单项目统一编码见下表：说明：1.照明配电箱AZM电源由本层总配电箱引来。2.管路为镀锌电线管Φ20或Φ25沿墙、楼板暗配，顶管敷设标高除雨篷为4m外，其余均为5m。管内穿绝缘导线BV－500 2.5mm2。管内穿线管径选择：3根线选用Φ20镀锌电线管；4－5根线选用Φ25镀锌电线管。所有管路内均带一根专用接地线（PE线）。3.配管水平长度见图6.Ⅲ括号内数字，单位为m。[1]、按照背景资料1－4和图6.Ⅲ所示内容，根据《建设工程工程量清单计价规范》（GB50500－2013）和《通用安装工程工程量计算规范》（GB50856－2013）的规定，分别列式计算管、线工程量，将计算结果填入答题纸上，并在答题纸表6.Ⅲ.1中，编制该工程的“分部分项工程和单价措施项目清单与计价表”。分部分项工程和单价措施项目清单与计价表[2]、设定该工程镀锌电线管 Φ20 暗配的清单工程量为 70m，其余条件均不变，根据上述相关定额计 算镀锌电线管 Φ20 暗配项目的综合单价，并填入答题纸表 6.Ⅲ.2“综合单价分析表”中。（保留两位小数）综合单价分析表
选项
答案

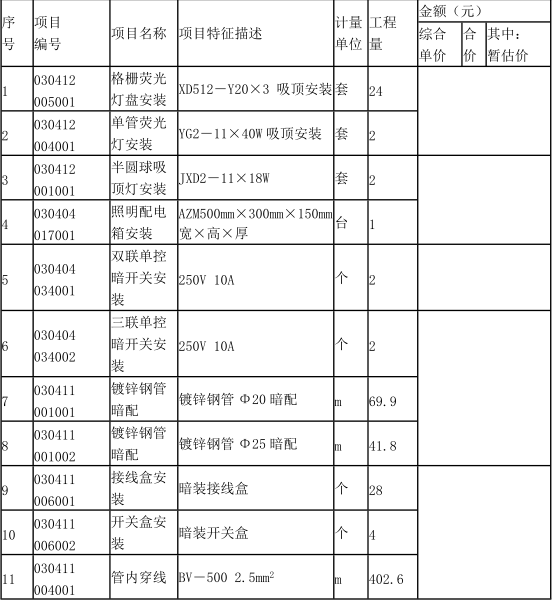

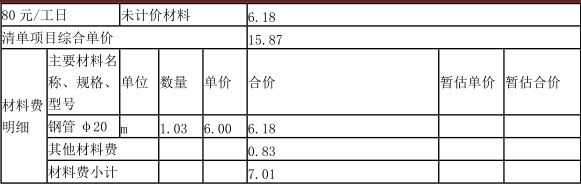

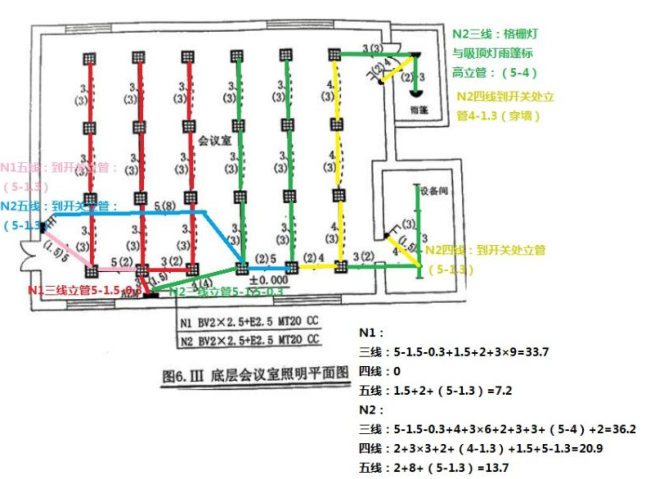

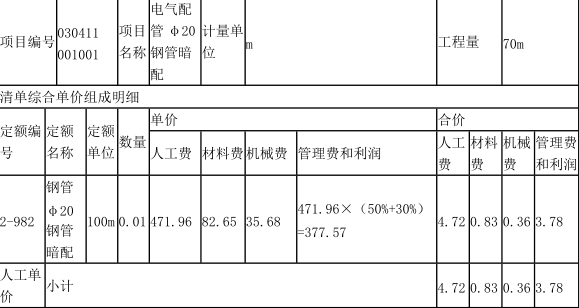

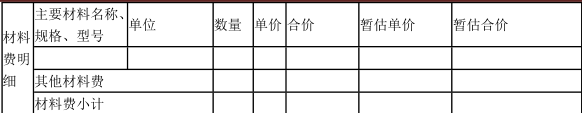

解析 【1】 （1）φ20 钢管暗配工程量计算式：N1 回路三线：5-1.5-0.3+1.5+2+3×9=33.7（m）N2 回路三线：5-1.5-0.3+4+3×6+2+3+3+（5-4）+2=36.2（m）φ20 合计：33.7+36.2=69.9（m）φ25 钢管暗配工程量计算式：N1 回路四线：0N2 回路四线：2+3×3+2+（4-1.3）+1.5+（5-1.3）=20.9（m）N1 回路五线：1.5+2+（5-1.3）=7.2（m）N2 回路五线：2+8+（5-1.3）=13.7（m）φ25 合计：20.9+7.2+13.7=41.8（m）（2）BV－500 2.5mm 2 绝缘导线穿管工程量计算式：预留长度：500mm＋300mm＝800mm＝0.8（m）三线：69.9×3+（0.5+0.3）×3×2=214.5m四线：20.9×4＝83.6（m）五线：（7.2+13.7） ×5＝104.5（m）总长度：214.5＋83.6＋104.5＝402.6（m）表 6.Ⅲ.1 分部分项工程和单价措施项目清单与计价表工程名称：会议室照明工程 标段：底层会议室照明平面图【正确答案】表 6.Ⅲ.2 工程量清单综合单价分析表标段：底层会议室照明平面图　　　　工程名称：会议室照明工程
