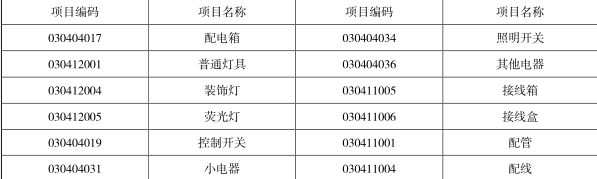

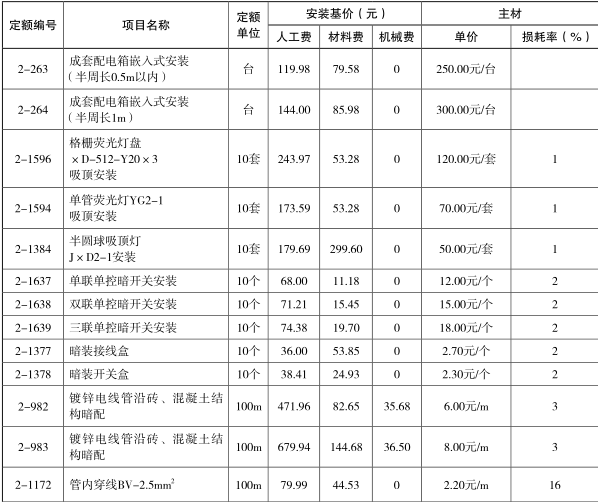

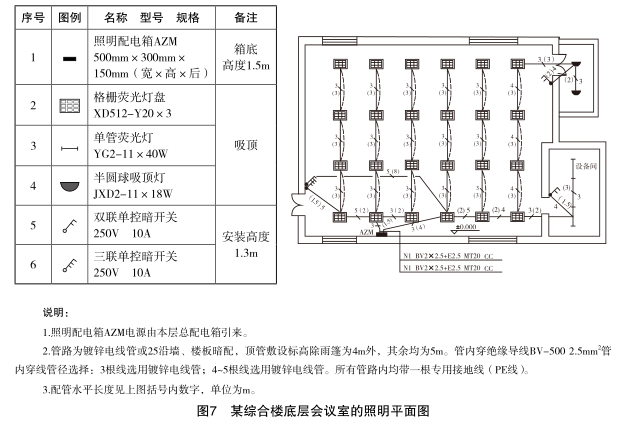

问题 Ⅲ、电气和自动化控制工程工程背景资料如下：1.图7所示为某综合楼底层会议室的照明平面图。图7?某综合楼底层会议室的照明平面图2.照明工程的相关定额见表14。表14?照明工程的相关定额3.该工程的人工费单价为80元/工日，管理费和利润分别按人工费的50%和30%计算。4.相关分部分项工程量清单项目统一编码见表15。表15?相关分部分项工程量清单项目统一编码【问题】1.按照背景资料1~4和表14所示内容，根据《建设工程工程量清单计价规范》（GB50500-2013）和《通用安装工程工程量计算规范》（GB50856-2013）的规定，分别列式计算管、线工程量，将计算结果 填入表16“分部分项工程和单价措施项目清单与计价表”中，编制该工程的分部分项工程和单价措施 项目清单与计价表。表16?分部分项工程和单价措施项目清单与计价表工程名称：会议室照明工程?????????????标段：底层会议室照明安装2.设定该工程镀锌电线管Φ20暗配的清单工程量为70m，其余条件均不变，根据上述相关定额计算镀锌电线管Φ20暗配项目的综合单价，并填入表17“综合单价分析表”中。（注：保留两位小数）表17?综合单价分析表工程名称：会议室照明工程 标段：底层会议室照明安装
选项
答案

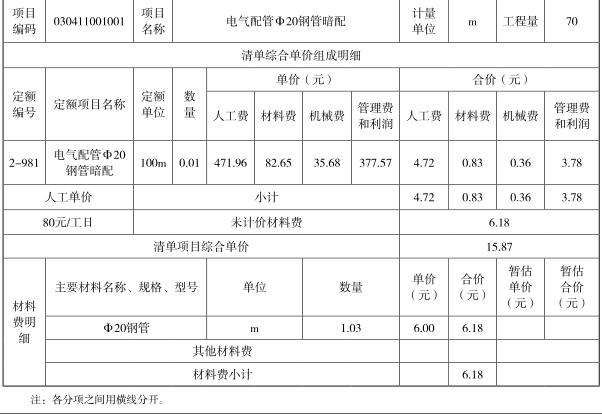

解析 Ⅲ．电气和自动化控制工程1.计算工程量并填表。（1）镀锌电线管Φ20暗配工程量计算式：（5-1.5-0.3）+1.5+4+3×15+2+2+3+3+2=65.70 （m）（2）镀锌电线管Φ25暗配工程量计算式：（5-1.3） +1.5+ （5-1.3）+8+2+2+2+ （5-1.3） +1.5+3×3+（4-1.3） +2=41.80（m）（3）管内穿线BV-2.5mm 2 工程量计算式：三线：65.7×3=197.10（m）四线：［2+（5-1.3）+1.5+3×3+（4-1.3）+2］×4=83.60（m）五线：［（5-1.3）+1.5+（5-1.3）+8+2+2+2］×5=114.50（m）预留长度：500+300=800（mm）=0.80（m）管内穿线BV-2.5mm 2 工程量=197.10+83.60+114.50+0.80×3=397.60（m）（4）分部分项丁用程和单价措施项目清单与计价表见表25。表25?分部分项工程和单价措施项目清单与计价表工程名称：会议室照明工程 标段：底层会议室照明安装2.填写综合单价分析表见表26。表26?综合单价分析表工程名称：会议室照明工程 标段：底层会议室照明安装
