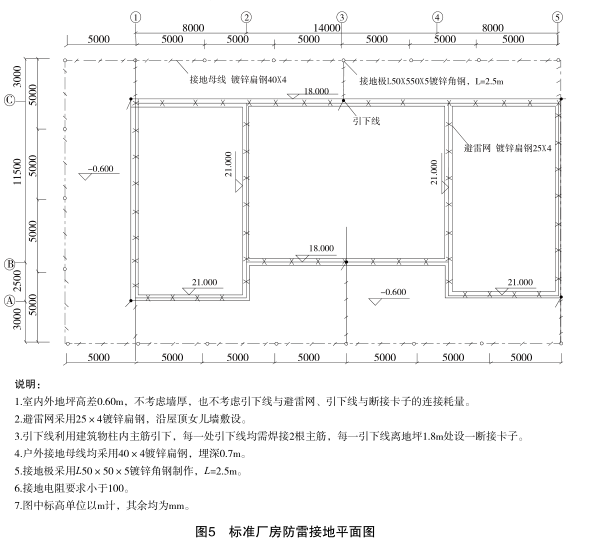

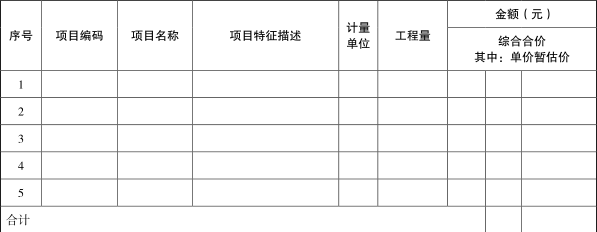

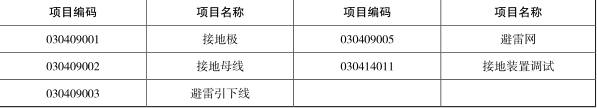

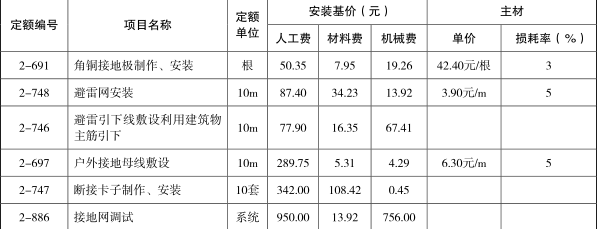

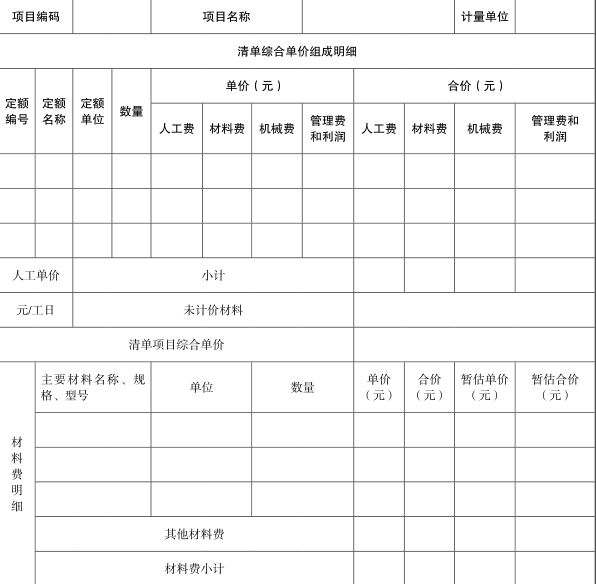

问题 Ⅲ．电气和自动化控制工程工程背景资料如下：1.图5所示为某标准厂房防雷接地平面图。图5?标准厂房防雷接地平面图2.防雷接地工程的相关定额见表13。表13?防雷接地工程的相关定额3.该工程的管理费和利润分别按人工费的30%和10%计算，人工单价为95元/工日。4.相关分部分项工程量清单项目统一编码见表14。表14?相关分部分项工程量清单项目统一编码【问题】1.按照背景资料1~4和图4所示内容，根据《建设工程工程量清单计价规范》（GB50500-2013）和《通 用安装工程工程量计算规范》（GB50856-2013）的规定，分别列式计算避雷网、避雷引下线（利用建筑物 主筋作引下线不计附加长度）和接地母线的工程量，将计算式与结果填写表15“分部分项工程和单价措 施项目清单与计价表”中，计算和编制各分部分项工程的综合单价与合价。表15   分部分项工程和单价措施项目清单与计价表工程名称：标准厂房        标段：防雷接增工程2.设定该工程“避雷引下线”项目的清单工程量为120m，其余条件均不变，根据背景材料2中的相关定额，在表16“综合单价分析表”中，计算该项目的综合单价。表16?综合单价分析表工程名称：标准厂房 标段：防雷接地工程（注：”数量”栏保留3位小数，其余均保留3位小数）
选项
答案

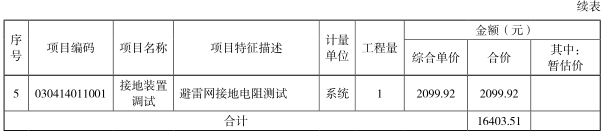

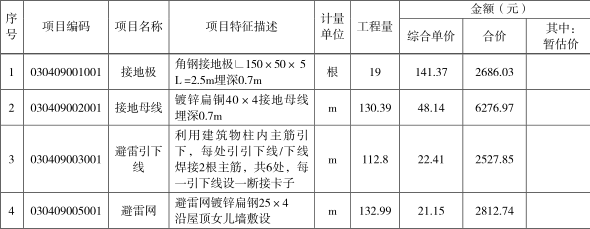

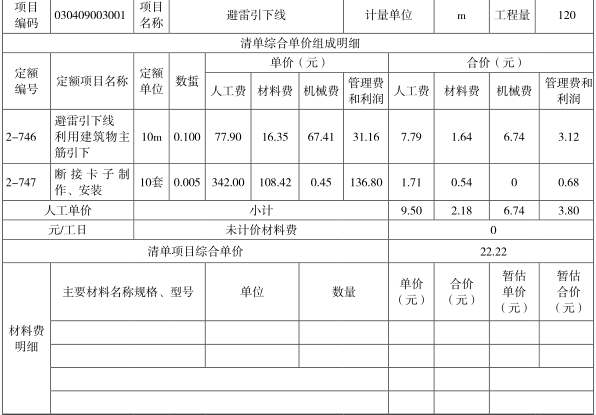

解析 Ⅲ．电气和自动化控制工程1.（1）避雷网（25×4镀锌钢）工程量计算：（8+14+8）×2+（11.5+2.5）×4+（21-18）× 4× （1+3.9%）=128.468 （m）（2）避雷引下线（利用主钢筋）工程量计算：（21-1.8+0.6）×4+（18-1.8+0.6）×2 =79.2+33.6=112.8（m）（3）接地母线（埋地40×4镀锌扁钢）工程量计算：［5×18+（3+0.7+1.8）×5+（3+2.5 +0.7 +1.8）］×（1+3.9%）=130.39（m）分部分项工程和单价措施项目清单与计价表见表25。表25?分部分项工程和单价措施项目清单与计价表工程名称：标准厂房 标段：防雷接增工程2.综合单价分析表见表26。表26?综合单价分析表工程名称：标准厂房 标段：防雷接地工程
