  3. 某一化工生产装置中部分热交换工艺管道系统，如图6.Ⅱ.1所示。 计算该管道系统

某一化工生产装置中部分热交换工艺管道系统，如图6.Ⅱ.1所示。 计算该管道系统

admin2022-08-02  69

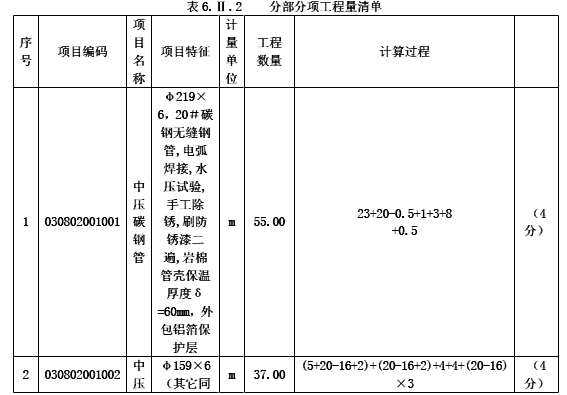

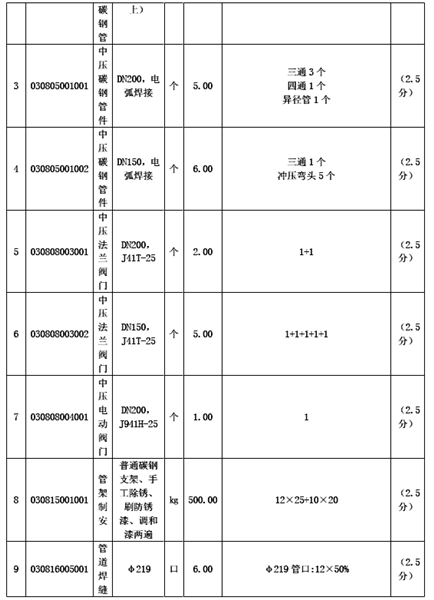

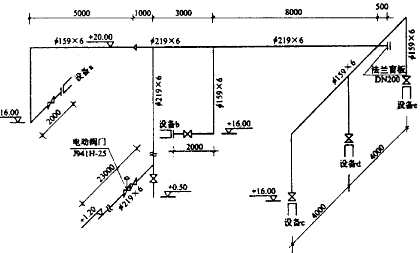

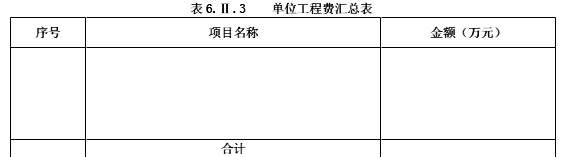

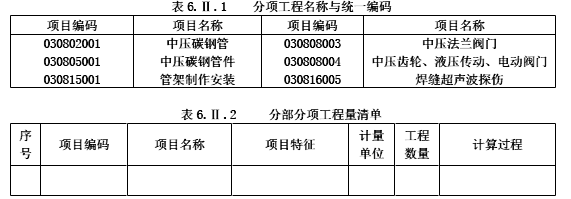

问题 某一化工生产装置中部分热交换工艺管道系统，如图6.Ⅱ.1所示。计算该管道系统工程相关费用的条件为：分部分项工程量清单项目费用合计1770万元，其中人工费15万元。管理费、利润分别按人工费的50％、60％计。脚手架搭拆的工料机费用按分部分项工程人工费的7％计，其中人工费占25％；大型机械进出场耗用人工费1万元，材料费3万元，机械费4.9万元；安全、文明施工等措施项目费用总额为40万元。其他项目清单费用100万元；规费80万元。税金按9％计（不考虑人、材、机、管理费等含有的进项税额对计算结果的影响）。图6.Ⅱ.1热交换装置部分管道系统图设 计 说 明1.某一化工厂生产装置中的部分热交换工艺管道系统如图所示，图中标注尺寸标高以m计，其他均以mm计。该管道系统工作压力为2．OMPa。2.管道：采用20＃碳钢无缝钢管，管件：弯头采用成品冲压弯头，三通、四通现场挖眼连接，异径管现场摔制。3.阀门、法兰：所有法兰为碳钢对焊法兰；阀门型号除图中说明外，均为J41H—25，采用对焊法兰连接；系统连接全部为电弧焊。4.管道支架为普通支架，其中：Φ219×6管支架共 12处，每处 25kg，Φ159×6管支架共10处，每处20 kg。支架手工除锈后刷防锈漆、调和漆两遍。5.管道安装完毕做水压试验，对管道焊口按50％的比例作超声波探伤，其焊口总数为：Φ219×6管道焊口12个、Φ159×6管道焊口24个。6.管道安装就位后，所有管道外壁手工除锈后均刷防锈漆两遍。采用岩棉管壳（厚度为60mm）作绝热层，外包铝箔保护层。【问题】1.根据图6.Ⅱ.1所示内容和《建设工程工程量清单计价规范》的规定和表6.Ⅱ.1所列的分部分项工程量清单的统一项目编码，编制分部分项工程量清单（不含法兰有关分项），并将计算过程及结果填入表6.Ⅱ.2。2.依据上述条件计算单位工程费用，编制表6.Ⅱ.3单位工程费用汇总表。并在表下面列出措施项目清单费用和税金的计算过程（计算式）。（保留两位小数）
选项
答案

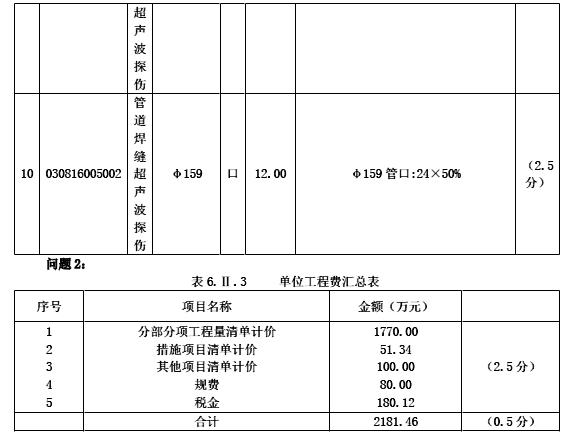

解析 问题1:措施项目清单费用计算过程(计算式)：（1）脚手架搭拆费：15×7%+15×7%×25%×（50%+60%）=1.05+0.29=1.34（万元）（2分）（2）大型机械进出场费：（1+3+4.9）+1×(50%+60%)=8.9+1.1=10.00(万元)（2分）（3）安全、文明施工等措施项目费用：40.00万元 （1分）（4）措施项目清单费用合计：1.34+10+40=51.34（万元） （2分）税金计算过程(计算式)：税金=（1770+51.34+100+80）×9%=180.12（万元）（2分）
