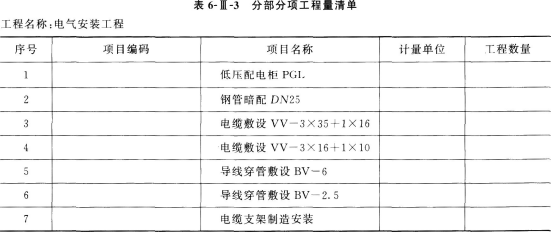

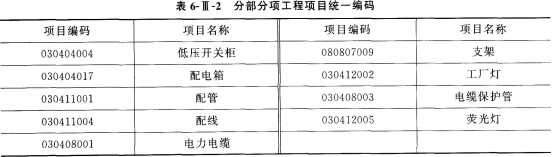

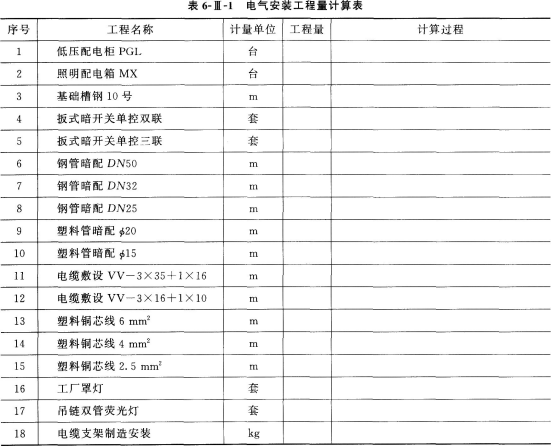

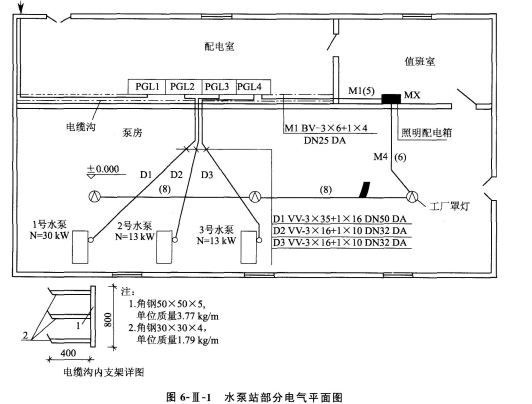

问题 某水泵站部分电气安装工程如图6-Ⅲ-1所示。说明：1．配电室内设4台PGL 4型低压开关柜，其尺寸(mm)：宽×高×厚：1000×200×600，安装在10号基础槽钢上。2．电缆沟内设15个电缆支架，尺寸见支架详图所示。3．三台水泵动力电缆D1、D2、D3分别由PGL2、3、4低压开关柜引出，沿电缆沟内支架敷设，出电缆沟再改穿埋地钢管(钢管埋地深度-0．2 m)配至1号、2号、3号水泵电动机。其中：D1、D2、D3回路，沟内电缆水平长度分别为2m、3m、4m；配管长度分别为1 5m、12 m、18m。连接水泵电机处电缆留长度按1．0m计。4．嵌装式照明配电箱MX，其尺寸(mm)：宽×高×厚：500×400×220(箱底标高+1．40 m)。5．水泵房内设吸顶式工厂罩灯，由配电箱MX集中控制，以BV2．5 mm2导线穿φ1 5塑料管沿墙、顶板暗配。顶板敷管标高为+3．00m。6．配管水平长度见图示括号内数字，单位：m。问题：1．计算分部分项工程量。依据《全国统一安装工程预算工程量计算规则》计算工程量，并将工程量及计算过程填入表6-Ⅲ-1中。 (注：不考虑电缆敷设弛度、波形弯度和终端电缆头的附加长度。计算结果保留小数点后两位)2．编列工程量清单。依据《建设工程工程量清单计价规范》，按给定的统一项目编码(表6-Ⅲ-2)，编列部分项目的分部分项工程量清单，将清单项目编码、计量单位填入表6-Ⅲ-3中。注：计算结果保留两位小数。3．依据《建设工程工程量清单计价规范》编制“单位工程费汇总表”。设某工程按工程量清单计价，经计算分部分项工程量清单合价348238元，措施项目清单合价243．22元，其他项目清单合价16000元，规费8962元，增值税税率为9％，试编制单位工程费汇总表，并将有关数据和相关内容填入表6-Ⅲ-4中。
选项
答案

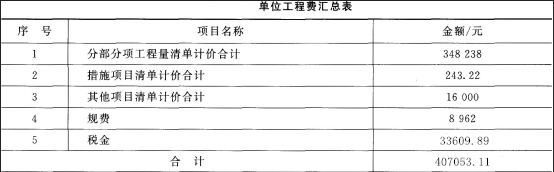

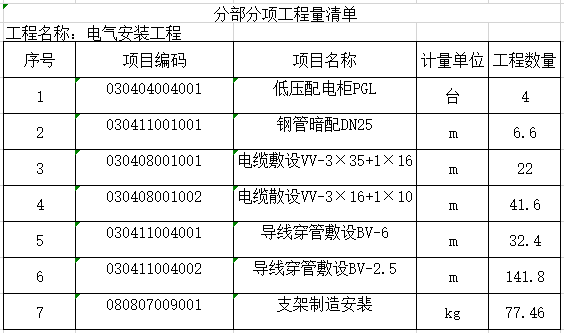

解析 1．编制电气安装工程量计算表见表6-Ⅲ- 1。2．电气安装工程分部分项工程量清单见表6-Ⅲ-3。3．填写单位工程费汇总表见表6-Ⅲ-4。
