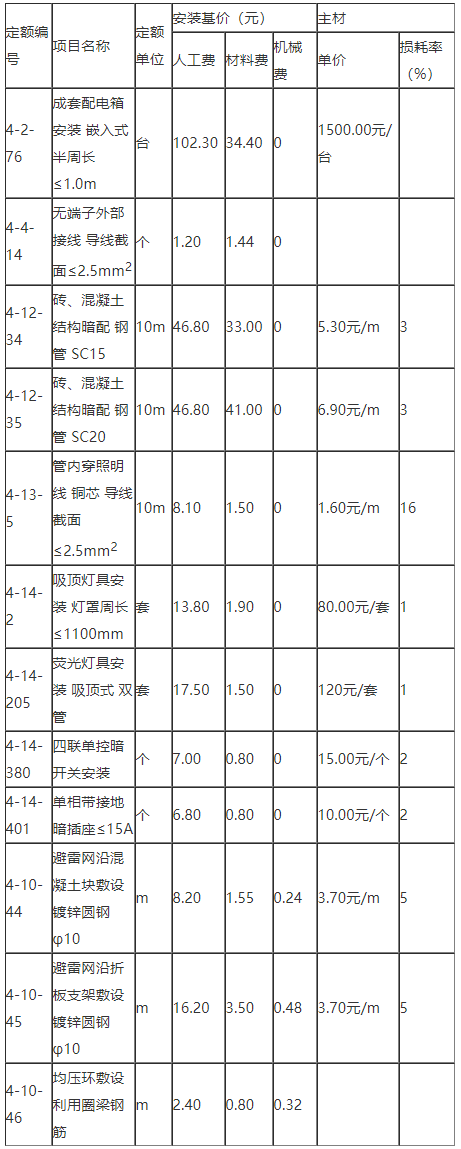

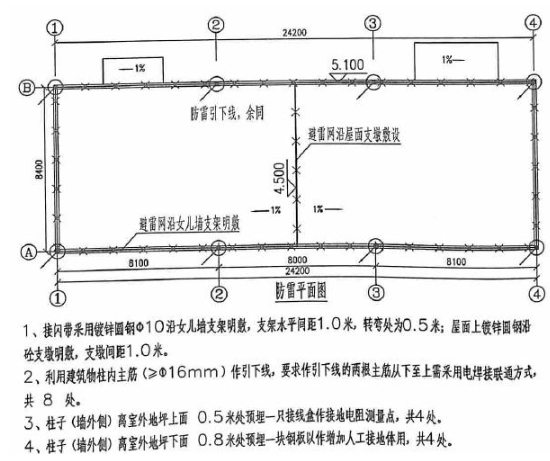

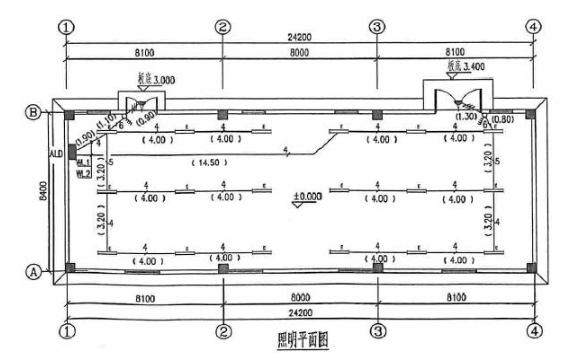

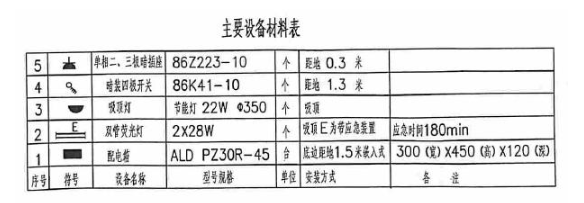

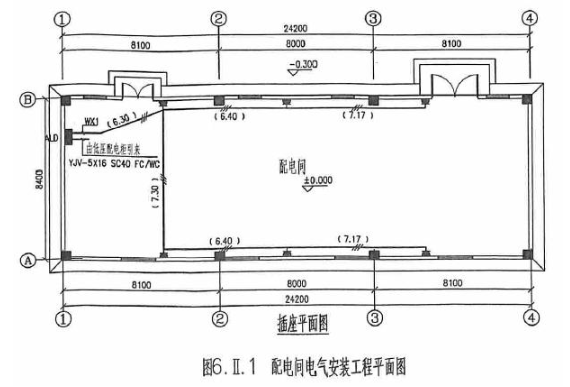

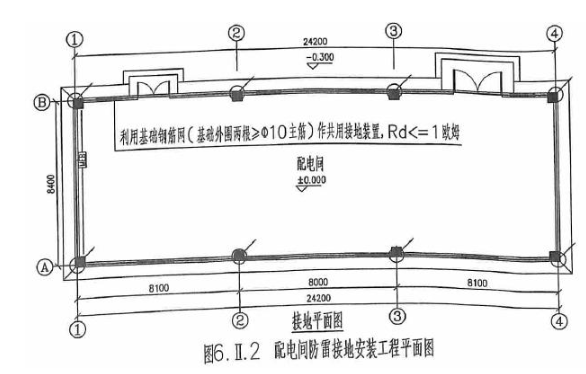

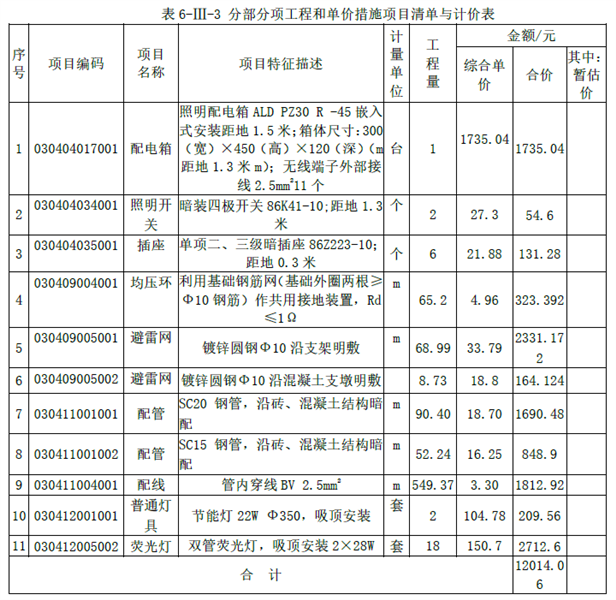

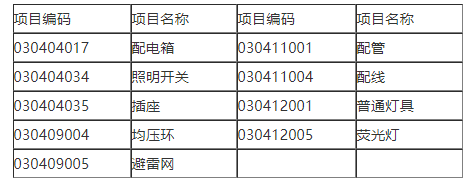

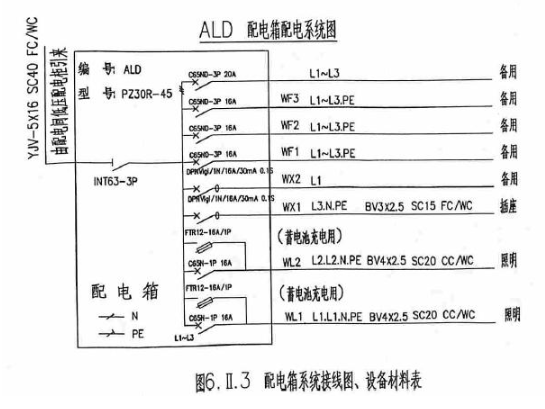

问题 Ⅱ.电气和自动化控制工程工程背景资料如下：1.图6.Ⅱ.1为某配电间电气安装工程平面图、图6.Ⅱ.2为防雷接地安装工程平面图、图6.Ⅱ.3为配电箱系统接线图及设备材料表，该建筑物为单层平屋面砖、混凝土结构，建筑物室内净高为4.40m。图中括号内数字表示线路水平长度，配管进入地面或顶板内深度均按0.05m；穿管规格：2～3根BV2.5穿SC15，4～6根BV2.5穿SC20，其余按系统接线图。2.该工程的相关定额、主材单价及损耗率见表6.Ⅱ.1；表6.Ⅱ.1　相关定额、主材单价及损耗率表注：表内费用均不包含増值税可抵扣进项税额。3.该工程的人工费单价（普工、一般技工和高级技工）综合为100元/工曰，管理费和利润分别按人工费的45%和15%计算，4.相关分部分项工程量清单项目编码及项目名称见表6.Ⅱ.2：表6.Ⅱ.2　相关分部分项工程量清单项目编码及项目名称表1 、按照背景资料1～4和图6.Ⅱ.1～3所示内容，根据《建设工程工程量清单计价规范》（GB 50500-2013）和《通用安装工程工程量计算规范》（GB 50856-2013）的规定，计算各分部分项工程量，并将配管（SC15、SC20）、配线（BV2.5）、避雷网及均压环的工程量计算式与结果填写在答题卡指定位置；计算各分部分项工程的综合单价与合价，编制完成答题卡表6.Ⅱ.1 “分部分项工程和单价措施项目清单与计价表”。（答题时不考虑配电箱的进线管道和电缆，不考虑开关盒和灯头盒，防雷接地不考虑除避雷网、均压环以外的部分。）2 、假定该工程“沿女儿墙敷设的避雷网”清单工程量为80m，其余条件均不变，根据背景资料2中的相关数据，编制完成答题卡表6.Ⅱ.2“综合单价分析表”。（计算结果保留两位小数）
选项
答案

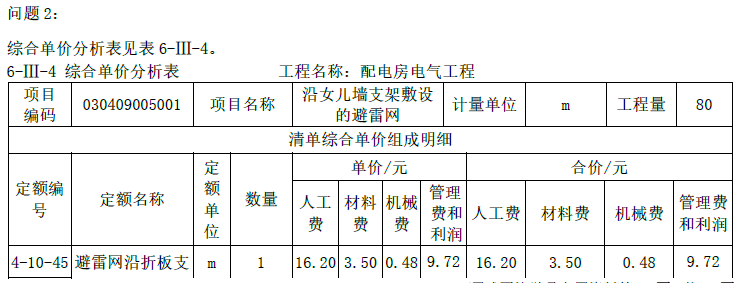

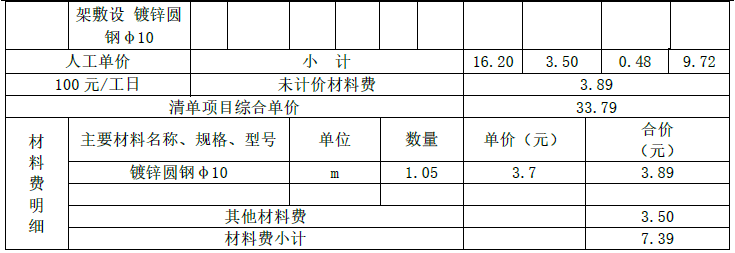

解析 问题1：1、照明回路WL1:（1）钢管SC20工程量计算：（4.4-1.5-0.45+0.05）+1.9+（4+4）×3+3.2（5根）+3.2+1.10（6根）+（4.4-1.3+0.05）（6根）=39.05（m）上式中未标注的管内穿4根线（2）钢管SC15（穿3根）工程量计算：0.9+（3-1.3+0.05）=2.65(m)（3）管内穿2.5mm2线：（0.3+0.45）×4 +[（4.4-1.5-0.45+0.05）+1.9+（4+4）×3+3.2] ×4+ 3.2×5+[1.10+（4.4-1.3+0.05）]×6+ [0.9+（3-1.3+0.05）]×3=3+126.4+16+25.5+7.95=178.85 (m)2、照明回路WL2:（1）钢管SC20工程量计算：（4.4-1.5-0.45+0.05）+14.5+（4+4）×3+3.2（5根）+3.2+0.8（6根）+（4.4-1.3+0.05）（6根）=51.35（m）上式中未标注的管内穿4根线（2）钢管SC15（穿3根）工程量计算：1.3+（3.4-1.3+0.05）=3.45(m)（3）管内穿2.5mm2线：（0.3+0.45）×4 +[（4.4-1.5-0.45+0.05）+14.5+（4+4）×3+3.2] ×4+ 3.2×5+[0.8+（4.4-1.3+0.05）]×6+ [1.3+（3.4-1.3+0.05）]×3=3+176.8+816+23.7+10.3516.35=229.85(m)3、插座回路WX1：（1）钢管SC15工程量计算：（1.5+0.05）+6.3+（0.05+0.3）×3+6.4+（0.05+0.3）×2+7.17+（0.05+0.3）+7.3+（0.05+0.3）×2+6.4+（0.05+0.3）×2+7.17+（0.05+0.3）=46.14（m）或者（1.5+0.05）+6.3+7.3+（6.4+7.17）×2+（0.05+0.3）×11=46.14（m）（2）管内穿2.5mm2线：（0.3+0.45）×3 +[（1.5+0.05）+6.3+7.3+（6.4+7.17）×2+（0.05+0.3）×11] ×3=2.25+138.24=140.67（m）照明和插座回路的钢管SC20合计：39.05+51.35=90.40（m）照明和插座回路的钢管SC15合计：2.65+3.45+46.14=52.24（m）管内穿线BV2.5mm2合计：178.85+229.85+140.67=549.37（m）4、避雷网工程量：沿支架明敷[24.2×2+8.4×2+（5.1-4.5）×2] ×（1+3.9%）=68.99（m）沿混凝土支墩明敷8.4 ×（1+3.9%）=8.73（m）5、均压环工程量：24.2×2+8.4×2=65.2（m）
