Ⅱ.管道和设备工程 背景资料如下： 1.某厂区室外消防给水管网平面图如

admin2022-08-02  37

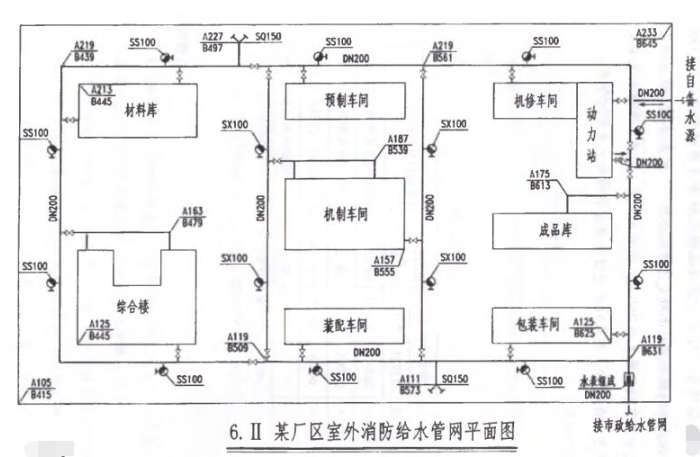

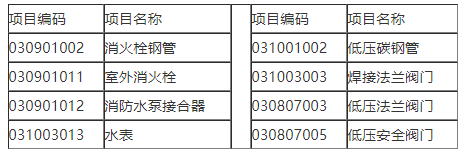

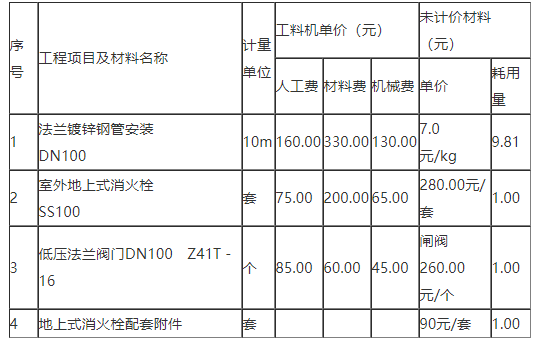

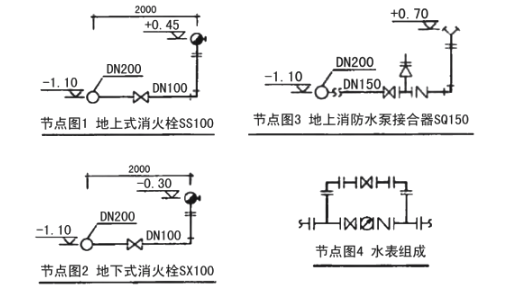

问题 Ⅱ.管道和设备工程 背景资料如下：1.某厂区室外消防给水管网平面图如图6.Ⅱ所示。说明：　　①该图所示为某厂区室外消防给水管网平面图。管道系统工作压力为1.0Mpa。图中平面尺寸均以相对坐标标注，单位以m计；详图中标高以m计，其他尺寸以mm计。　　②管道采用镀锌无缝钢管，管道连接方式为焊接法兰连接，管件采用碳钢成品法兰管件。各建筑物进户管入口处设有阀门的，其阀门距离建筑物外墙皮为2m，入口处没有设阀门的，其三通或弯头距离建筑物外墙皮为4.5m；其规格除注明外均为DN100。　　③闸阀型号为Z41T－16，止回阀型号为H41T－16，安全阀型号为A41H－16；地上式消火栓型号为SS100－1.6，地下式消火栓型号为SX100－1.6，消防水泵接合器型号为SQ150－1.6；水表型号为LXL－1.6。消火栓、消防水泵接合器安装及水表组成敷设连接形式详见节点图1、2、3、4。　　④消防给水管网安装完毕进行水压试验和水冲洗。2.假设消防管网工程量如下：　　管道DN200　800m、DN150　20m、DN100　18m，室外消火栓地上8套、地下5套，消防水泵接合器3套，水表一组，闸阀Z41T－16　DN200　12个、止回阀H41T－16　DN200　2个、闸阀Z41T－16　DN100　25个。3.消防管道工程相关部分工程量清单项目的统一编码见下表：注：编码前四位0308为《工业管道工程》，0309为《消防工程》，0310为《给排水、采暖、燃气工程》4.消防工程的相关定额见下表：注：①DN100镀锌无缝钢管的理论重量为12.7kg/m；　　②企业管理费、利润分别按人工费的60%、40%计。【问题】1.按照图6.Ⅱ所示内容，在答题卡上列式计算室外管道、阀门、消火栓、消防水泵接合器、水表组成安装项目的分部分项清单工程量。2.根据背景资料2、3，以及图6.Ⅱ规定的管道安装技术要求，编列出管道、阀门、消火栓、消防水泵接合器、水表组成安装项目的分部分项工程量清单，填入答题卡表6.Ⅱ.1“分部分项工程和单价措施项目清单与计价表”中。3.根据《通用安装工程工程量计算规范》（GB50856-2013）、《建设工程工程量清单计价规范》（GB50500-2013）规定，按照背景资料4中的相关定额数据，编制室外地上式消火栓SS100安装项目的“综合单价分析表”，填入答题卡表6.Ⅱ.2中。4.厂区综合楼消防工程单位工程招标控制价中的分部分项工程费为485000元，中标人投标报价中的分部分项工程费为446200元。在施工过程中，发包人向承包人提出增加安装2台消防水泵的工程变更，消防水泵由发包方采购。合同约定：招标工程量清单中没有适用的类似项目，按照《建设工程工程量清单计价规范》（GB 50500－2013）规定和消防工程的报价浮动率确定清单综合单价。　　经查当地工程造价管理机构发布的消防水泵安装定额价目表为290元，其中人工费120元；消防水泵安装定额未计价主要材料费为420元/台。列式计算消防水泵安装项目的清单综合单价。　　（计算结果保留两位小数）
选项
答案

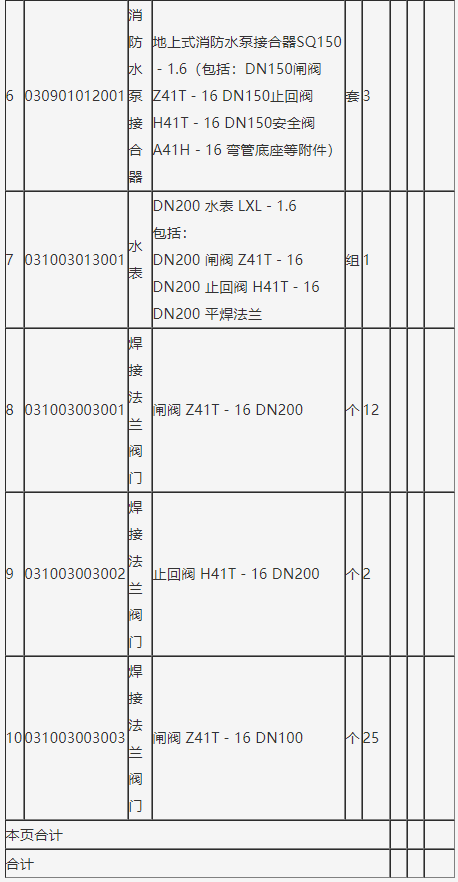

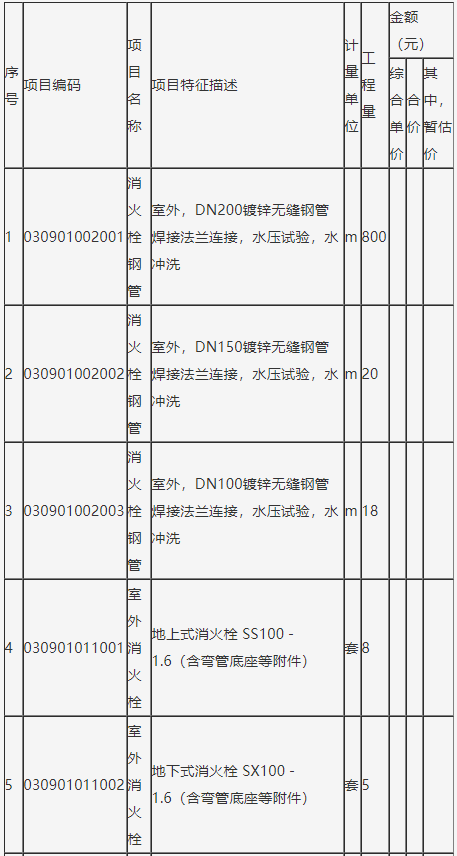

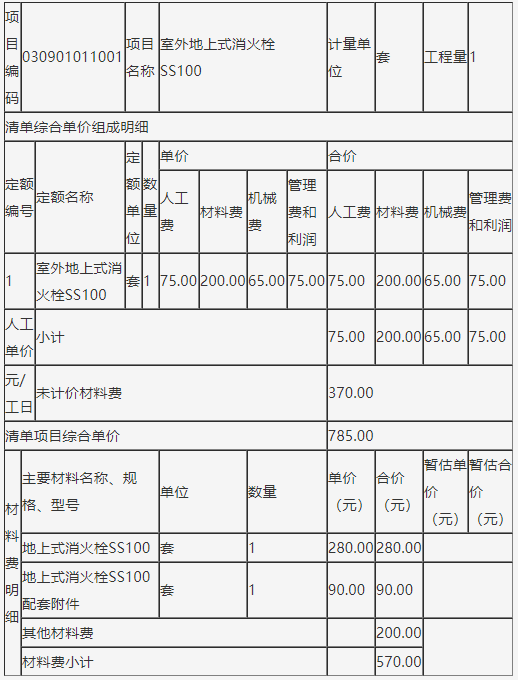

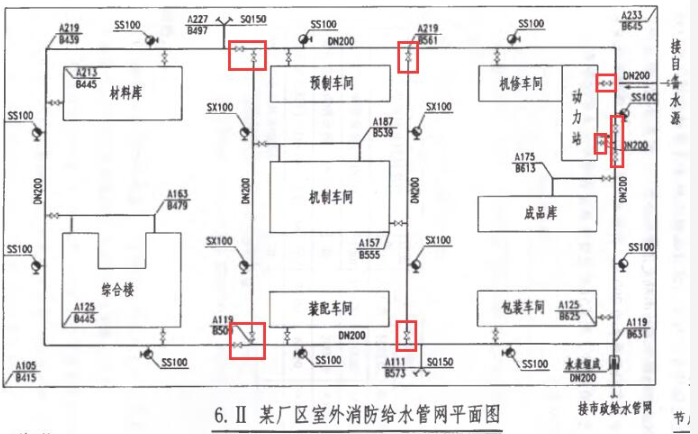

解析 1、DN200管道：　　（1）环网：纵4×（219－119）＋横2×（631－439）＝4×100＋2×192＝400＋384＝784（m）　　（2）动力站进出管、接市政管网：　　（645－625－2）＋（631－625－2）＋（119－105）＝18＋4＋14＝36（m）　　小计：784＋36＝820（m）2.DN150管道：　　（1）地上式消防水泵接合器支管：　　（227－219）＋（1.1＋0.7）＋（119－111）＋（1.1＋0.7）＝8＋1.8＋8＋1.8＝19.6（m）3.DN100管道：　　（1）接各建筑物支管：　　材料库=（219-213-2）+（445-439-2）=4×2　　材料库（4×2）＋综合楼（479－439）＋（4.5-1.5）×2＋（125－119－2）＋预制4＋机制（539－509）＋（4.5-1.5）×2＋4＋装配（125-119－2）＋机修4＋成品库（631－613）＋（4.5-1.5）＋包装（4×2）＝8＋50＋4＋40＋4＋4＋21＋8＝139（m）　　（2）地上式消火栓支管（2＋0.45＋1.1）×10＝3.55×10＝35.5（m）　　（3）地下式消火栓支管（2＋1.1－0.3）×4＝2.8×4＝11.2（m）　　（1）～（3）小计：139＋35.5＋11.2＝185.7（m）4.地上式消火栓SS100－1.6：3×2＋2×2＝10（套）5.地下式消火栓SX10－1.6：2＋2＝4（套）6.消防水泵接合器：2套（包括：消防水泵接合器SQ150－1.6 2套，DN150闸阀2个，止回阀2个，安全阀2个及其配套附件）7.水表组成：DN200 1组（包括：水表LXL－1.6 1个，DN200闸阀2个，止回阀1个，法兰及配套附件）8.DN200阀门：闸阀：Z41T－16 10个，止回阀H4IT－16 1个9.DN100阀门：消火栓支管闸阀Z41T－16：4＋10＝14（个），各建筑物入口支管闸阀Z41T－16：12个小计：14＋12＝26（个）2、表6.Ⅱ.1 分部分项工程和单价措施项目清单与计价表工程名称：某厂区 标段：室外消防给水管网安装注：各分项之间用横线划分开。3、表6.Ⅱ.2　综合单价分析表工程名称：某厂区　标段：室外消防给水管网安装　第1页　共1页4、报价浮动率＝1－446200/485000＝8%　　综合单价为：　　[120＋（290－120）＋ 120]×（1－8%）＋420＝797.20（元）（含主材料）　　[120＋（290－120）＋ 120]×（1－8%）＝377.20（元）（不含主材料）
