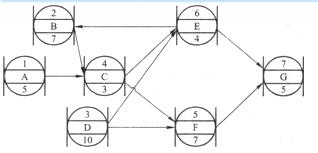

问题 下列单代号网络图中，违反绘图规则的地方有(  )。A、箭线交叉B、出现循环回路C、没有设置虚拟的起点工作D、没有设置虚拟的终点工作E、节点编号顺序颠倒
选项 A、箭线交叉
B、出现循环回路
C、没有设置虚拟的起点工作
D、没有设置虚拟的终点工作
E、节点编号顺序颠倒
答案 BCE
解析 2018版教材P128
(三）单代号网络图的绘图规则( 1 ) 单代号网络图必须正确表达已确定的逻辑关系。(2 ) 单代号网络图中，不允许出现循环回路。( 3 )单代号网络图中，不能出现双向箭头或无箭头的连线。( 4 )单代号网络图中，不能出现没有箭尾节点的箭线和没有箭头节点的箭线。( 5 )绘制网络图时，箭线不宜交叉，当交叉不可避免时，可采用过桥法或指向法绘制。(6 ) 单代号网络图中只应有一个起点节点和一个终点节点。本题中：绘制网络图时，箭线不宜交叉，当交叉不可避免时，可用过桥法或指向法。所以不存在A说的情况。2-4-6存在一个循环回路，所以B的表述是正确的有二个起点工作1和2，C也是正确的终点只有一个，D不存在。
