某分部工程双代号网络计划如下图所示，根据下表给定的逻辑关系和双代号网络计划的绘图

练习题库2022-08-02 50

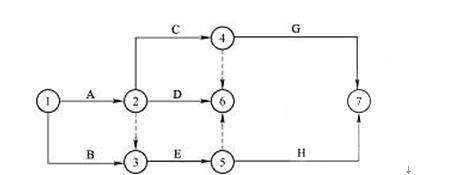

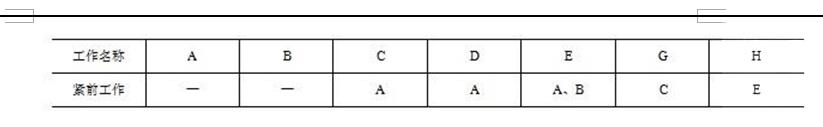

问题某分部工程双代号网络计划如下图所示，根据下表给定的逻辑关系和双代号网络计划的绘图规则，其作图错误问题是（　　）。

A、节点编号不对B、逻辑关系不对C、有多个起点节点D、有多个终点节点

选项 A、节点编号不对
B、逻辑关系不对
C、有多个起点节点
D、有多个终点节点

答案 D

解析 2018新教材P137：(7)双代号网络图中应只有一个起点节点和一个终点节点（多目标网络计划除外），而其他所有节点均应是中间节点。而图中有6和7两个终点，选D
