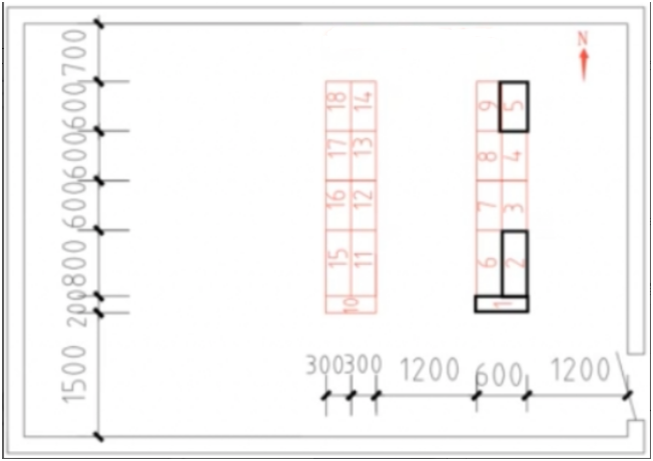

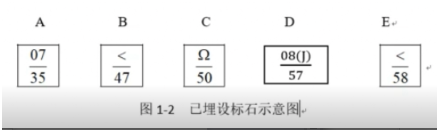

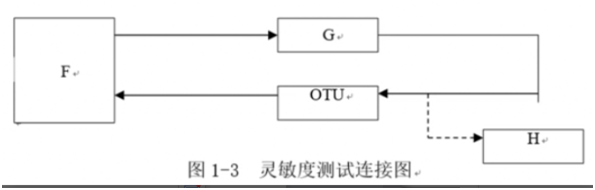

问题 背景资料某施工单位承接了一项传输系统工程。在甲乙两地间新建1条直埋光缆和1个32×10G的DWDM系统。其中A站安装设备包括电源柜.ODF架和DWDM设备各1架,安装平面位置见图1-1。图1-1机房平面图工程初验前,建设单位要求对光缆路由进行调整,需增设标石如下：标石B后增加1个监测标石B1,标石C后增加1个直线标石C1,标石E后增加1个接头标石E1,已埋设的标石标识见图1-2。测试OTU光接收灵敏度及过载光功率时,测试人员按图1-3连接了设备和仪表问题1.分别给出A站设备在图1-1中的安装位置序号。2.画出标石B1.C1.E1的标识符号。3.本项目光缆中继段测试需要配备哪些仪表?4.图1-3中F.G.H分别代表什么仪表?
选项
答案

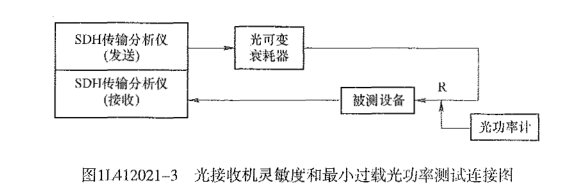

解析 1.位置为电源柜；2位置为DWDM设备；5位置为ODF架 参考P1672.3.中继段光纤线路衰减系数（dB/km)及传输长度的测试--OTDR测试仪光纤通道总衰减--稳定的光源和光功率计光纤后向散射信号曲线-- OTDR测试仪偏振模色散系数（PMD)测试--偏振模色散测试仪（PMD测试仪）光缆对地绝缘测试---测量时一般使用高阻计，若测丨式值较低时应采用500伏兆欧表测量4.F代表SDH传输分析仪   G代表光可变衰耗器   H代表光功率计
