  3. 背景 施工某矿井下轨道运输大巷。断面形式为半圆拱，采用锚喷网联合支护方式，钢筋

背景 施工某矿井下轨道运输大巷。断面形式为半圆拱，采用锚喷网联合支护方式，钢筋

admin2022-08-02  81
问题 背景施工某矿井下轨道运输大巷。断面形式为半圆拱，采用锚喷网联合支护方式，钢筋锚杆直径22mm，树脂药卷锚固；锚杆间排距800mm×800mm，喷射混凝土强度等级C20，该巷道长500m，在施工完100m巷道时，建设单位在组织质量检查过程中出现有喷射混凝土强度不合格15次，喷层厚度不合格5次；锚杆抗拔力不合格3次，锚杆间排距不合格2次；断面尺寸不合格25次。问题　1．根据案例背景，绘制影响该工程质量因素的排列图。　2．根据排列图，判断影响该工程质量的主次因素。
选项
答案

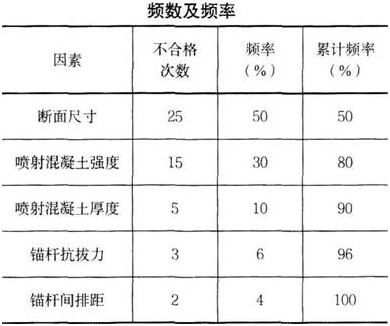

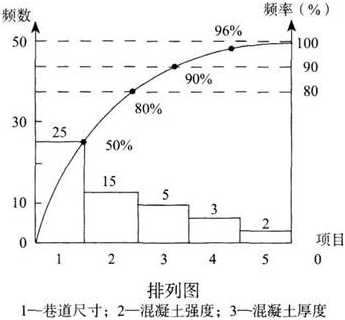

解析 本案例要求掌握排列图的绘制方法及判断方法。　1．按照不合格出现次数的大小进行排列，并计算累计频率，如下表所示。根据表中绘制排列图，如下图所示。　2．根据排列图，可以看出影响质量的主要因素是断面尺寸、喷射混凝土强度，其累计出现频率在0～80％之间；次要因素为喷射混凝土厚度，因为其累计频率在80％～90％之间；一般因素是锚杆抗拔力和锚杆间排距，因为其累计频率在90％～100％之间。
