问题 施工某矿井下轨道运输大巷。断面形式为半圆拱,采用锚喷网联合支护方式,钢筋锚杆直径22mm,树脂药卷锚固;锚杆间排距800mm×800mm,喷射混凝土强度等级C20,该巷道长500m,在施工完100m巷道时,建设单位在组织质量检查过程中出现有喷射混凝土强度不合格15次,喷层厚度不合格5次;锚杆抗拔力不合格3次,锚杆间排距不合格2次;断面尺寸不合格25次。问题 1.根据案例背景,绘制影响该工程质量因素的排列图。 2.根据排列图,判断影响该工程质量的主次因素。

选项

答案

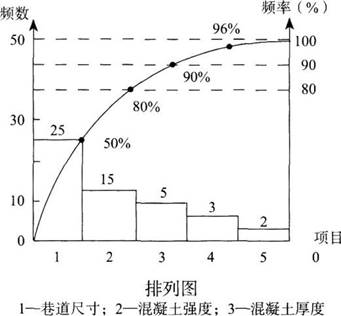

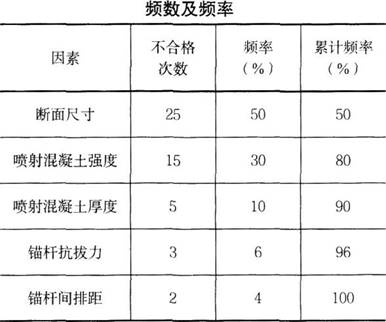

解析 本案例要求掌握排列图的绘制方法及判断方法。 1.按照不合格出现次数的大小进行排列,并计算累计频率,如下表所示。根据表中绘制排列图,如下图所示。 2.根据排列图,可以看出影响质量的主要因素是断面尺寸、喷射混凝土强度,其累计出现频率在0~80%之间;次要因素为喷射混凝土厚度,因为其累计频率在80%~90%之间;一般因素是锚杆抗拔力和锚杆间排距,因为其累计频率在90%~100%之间。
