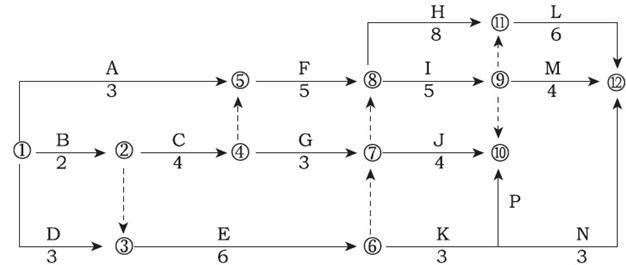

问题下列网络图的绘制错误的有（　）。

A、多个起点节点 B、多个终点节点 C、工作箭线有交叉 D、节点编号有误 E、从箭线上引出箭线

选项

答案 BE

解析本题考查的是双代号网络图的绘制。只有节点1为起点节点；节点10、12两个终点节点错误；从箭线上引出工作P、N错误。参见教材P37。

转载请注明原文地址:https://www.tihaiku.com/jzgc/1564148.html

本试题收录于：监理工程师题库每日一练分类
