问题 为了城市发展的需要，市政府在城区周边划拨了一块土地，用于建设一大型机械制造厂，该地块最大高差为25m，主要为农田，有一村庄位于该区域的中部。某甲级测绘单位承担该厂建设过程中的全部测量任务。　　1．已收集的资料：　　（1）政府土地划拨文件及相应的审批图；　　（2）高等级置面控制点6个、高等级高程控制点4个；　　（3）厂区规划图；　　（4）建设施工图；　　（5）大型设备安装施工图；　　（6）2017、年10月完成该区域1∶2000数字地形图等。　　2．可用的测量设备：　　（1）带RTK功能的双频GNSS接收机；　　（2）全站低（测角精度1″，测距精度1mm＋2ppm）；　　（3）DS05数字水准仪。　　3．新增地物要素：　　2017年10月以来，新建了一条南北向的沥青公路作为该村进城的主要通道；在村庄的南面、沥青公路的东面新建了一栋8层的办公楼；办公楼的北面有一个建设沥青公路时新增的四等水准点，点名为BM06，高程为12.126m；办公楼和沥青路之间是新建的花园。　　4．土石方量计算：　　为了满足施工中土方量计算的需求。要求碎部点点间距离不大于25m，地形特征点、特征线必须测量。　　问题：　　1．绘制2017年10月以来新增地物要素示意图。　　2．该测绘单位在该项目中应完成哪些测量任务？并简述完成相应任务应使用的测量设备。　　3．已有的1∶2000地形图能否满足土石方量的计算要求？请说明原因。若能满足，说明利用1∶2000地形图计算土石方量的流程；若不能满足，简述最为方便的碎部点采集方法。
选项
答案

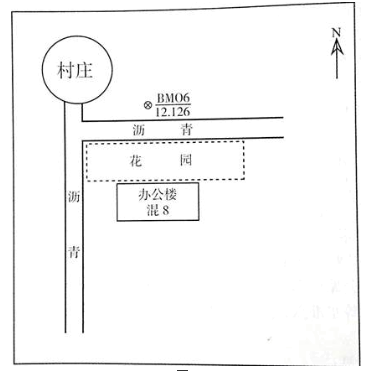

解析 1.根据题意，新增地物要素示意图如图所示：2.该项目应完成土地地形图测量、厂房施工测量（土石方填挖）、机械设备安装测量、厂房竣工测量等。　　（1）土地地形图测量主要使用带RTK功能的双频GNSS接收机进行空旷区域的图16碎部点采集，建筑物密集地区使用全站仪（测角精度1″，测距精度1mm＋2ppm）进行碎部点采集。　　（2）厂房施工测量使用全站仪（测角精度1″，测距精度1mm＋2ppm）进行平面施工放样，使用DS05数字水准仪进行高程测量，控制土石方填挖线，指导现场施工。　　（3）厂区大型设备安装测量，属于精密安装测量，精度要求高，使用全站仪（测角精度1″，测距精度1mm＋2ppm）控制平面位置和DS05数字水准仪控制高程位置。　　（4）厂房竣工测量，使用带RTK功能的双频GNSS接收机补测2017年新增的沥青道路、花园、四等水准点等地物地貌要素；使用全站仪（测角精度1″，测距精度1mm＋2ppm）测量8层办公楼平面位置及高程。3.已有的1∶2000地形图不能满足土石方量的计算要求　　（1）理由：该项目在2017年10月以后新建了该厂，新增了地物，地形特征点、特征线有变化。因此2017年10月完成的1∶2000地形图现势性达不到要求，故不能满定土石方量的计算要求。　　（2）最为方便的碎部点采集方法：先进行图根控制测量，即利用带RTK功能的双频GNSS接收机（全站仪）在已知高等级控制点布设、联测图根控制点；然后利用图根点测量所有地形碎部点位置、高程（包括变化的地形特征点、特征线），并满足碎部点点间距离不大于25m的要求。
