问题 为了经济建设的需要，某出版社计划编制出版1︰3000000《中国全图》挂图，全面表示我国领土范围内的自然环境和社会经济现象的一般特征、分布规律及相互联系。　　（1）已有资料情况。　　根据项目需要、地图内容设计和表示方法设计，收集的相关资料包括：　　①1︰1000000国家基础地理数据库数字地图，作为编制地图的基本依据。　　②1︰1000000中国国界线画法标准样图，作为编制国界线的依据。　　③1︰250000全国数字高程模型，作为生成彩色地貌晕渲的依据。　　（2）地图投影设计。　　为保证对全国领土范围的正确认知、感受，采用双标准纬线正等角圆锥投影。　　（3）表示方法设计。　　中国全图采用分层设色配合地貌晕渲来表达地貌，用地图符号系统来表示其他自然要素和社会经济要素。我国地貌分类的高度分界线一般定为200m、500m、1000m、3500m和5000m，分别为平原、丘陵、低山、中山、高山和极高山的分界，以此作为设计高程带划分的基本依据。　　问题：　　1．分析中国全图采用双标准纬线正等角圆锥投影的理由。　　2．论述分层设色配合地貌晕渲的主要技术方法。　　3．简述由数字高程模型生成地貌晕渲的流程。
选项
答案

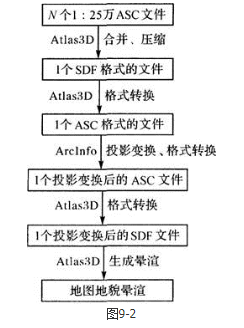

解析 1.中国全图要反映中国完整国土及周边地区一定范围的情况，采用双标准纬线正等角圆锥投影的理由如下：　　（1）中国领土所处的主要位置在中纬度地区，区域形状呈东西延伸，适宜采用圆锥投影；　　（2）地图作为挂图使用，要强调区域形状视觉上的整体效果，一般要求方位正确，宜选择等角投影；　　（3）与采用单标准纬线的投影相比，采用双标准纬线割投影的变形较均匀，变形绝对值较小；　　（4）本制图区域纬度范围跨度较大，为控制各地区投影变形带来的误差，宜采用双标准纬线割圆锥投影。　　基于以上理由，中国全图的地图投影设计采用双标准纬线正等角圆锥投影。2.中国全图采用分层设色配合地貌晕渲来表示制图区域的地貌形态，色彩设计主要是按地势高度进行分层设色并综合考虑不同高度上的地貌类型和地理景观特点。色彩设计决定了彩色地貌晕渲的效果，因此生成地貌晕渲的首要工作是地貌色层高度表的设计。地貌分层设色后，色层能更突出地显示各高度层带的范围及不同高度层带地貌单元的面积对比等特征。中国全图采用分层设色配合地貌晕渲来表示制图区域的地貌形态，主要技术方法如下：　　（1）了解、分析中国地势地形特点；　　（2）确定地貌高度表来划分高程带，当遇到地貌高程与地貌类型变化特点不完全一致时，可不完全按我国一般地貌分类的高度分界，而在相邻的部位选取高程带的界限；　　（3）在色层表中，陆地地貌分层设色的色彩按照高程由低到高的顺序分别采用由绿色系过渡到黄色系，再由黄色系过渡到棕色系，到了极高山地区则变为浅紫色，海洋地貌分层则采用蓝色系，并按照水深增加，蓝色逐渐加深；　　（4）地貌晕渲采用浅灰单色相配合表示。3.生成地貌晕渲的DEM数据源是国家1︰250000数据库中的数字高程模型数据，由于DEM数据格式不能被数字地貌晕渲生成软件直接接受，并且其投影与中国全图的投影也不一致，因此必须对DEM数据进行格式转换和投影转换。具体是将数据库中DEM数据文件转换为数字地貌晕渲生成软件可以接收的格式，投影由原始的高斯-克吕格投影变换成与中国全图一致的双标准纬线正等角圆锥投影，然后在数字地貌晕渲生成软件中生成地貌晕渲地图。生成地貌晕渲的流程如图9-2所示：
