  3. 启闭机平台简支梁断面示意图见图 5-2，梁长 6m，保护层 25mm，因该工程箍

启闭机平台简支梁断面示意图见图 5-2，梁长 6m，保护层 25mm，因该工程箍

admin2022-08-02  77

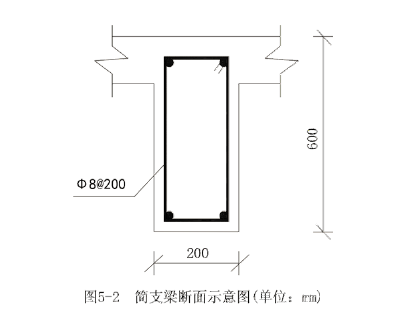

问题 启闭机平台简支梁断面示意图见图 5-2，梁长 6m，保护层 25mm，因该工程箍筋中 φ8钢筋备量不足，拟采用φ6 或6钢筋代换，φ6 抗拉强度按210MPa,6 抗拉强度按310MPa计算。【问题】根据事件：（1）画出箍筋示意图并注明尺寸；（2）单根梁需要的箍筋根数；（3）分别计算φ6 及代替φ8 的理论箍筋间距值。(计算结果取整数，单位：mm)
选项
答案

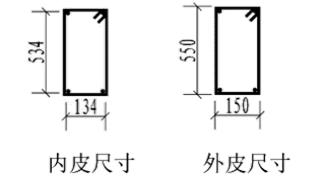

解析 （1）（2）单根梁需要的箍筋根数：（6000-2×25）÷200+1=30.75，故为31 根。（3）φ6 代替φ8 理论箍筋间距值：根据单延米承载力相等得出：πd12/4×P×n1=πd22/4×P×n2已知d1=8mm； n1=5；d2=6mm；带入公式求得：n2=(π×82/4×210×5)/(π×62/4×210)=8.9，取9 根；故其理论箍筋间距值为：1000/9=111.11mm，取111mm。6 代替φ8 的理论箍筋间距值：根据单延米承载力相等得出：πd12/4×P1×n1=πd32/4×P2×n3已知d1=8mm、n1=5、P1=210MPa；d3=6mm、P2=310MPa带入公式求得：n3=(π×82/4×210×5)/(π×62/4×310)=6.02，取7 根；故其理论箍筋间距值为：1000/7=142.9mm，取142mm。
