【背景资料】 津江水电站工程流道混凝土施工中，施工单位为了便于进度检查与调整，

admin2022-08-02  48

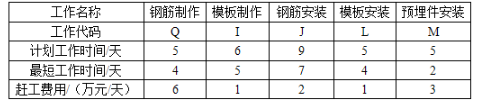

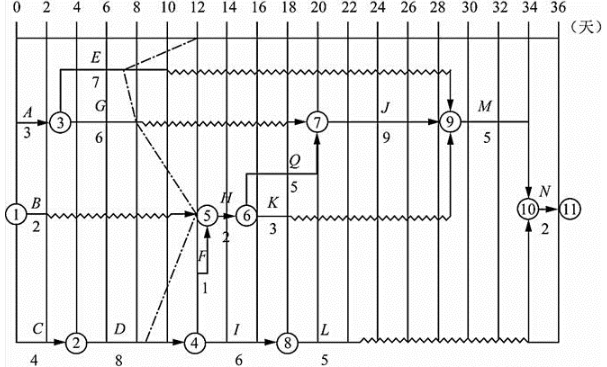

问题 【背景资料】津江水电站工程流道混凝土施工中，施工单位为了便于进度检查与调整，编制了双代号时标网络图，如图所示。施工过程中发生如下事件：事件1：项目部第12天末组织了进度检查，检查结果以进度前锋线表示在上图中。事件2：为了便于进度调整，项目部组织技术人员对可压缩工作的最短工作时间及赶工费用进行了全面分析，结果见表问题：1．指出该网络图的关键线路，说明L（⑧→⑩）实线和波浪线长度各表示的含义。2．根据图示进度前锋线，说明进度检查时D、E、G三项已完成多少天工作量、推迟或提前天数以及对计划工期的影响。3．发包人要求工程按计划完工，在不改变逻辑关系的前提下，分析并指出最优调整方案及增加的总费用。
选项
答案
解析 1、（1）该网络图的关键线路为：C→D→F→H→Q→J→M→N（或①—②—④—⑤—⑥—⑦—⑨—⑩—?）。
　　（2）L（⑧→⑩）实线长度表示工作L实际工作天数为5天；波浪线长度表示工作L的自由时差为11天。

2、根据图示进度前锋线，进度检查时D、E、G三项的情况分析如下：
　　（1）工作D已完成5天工作量，工期拖延3天，因其是关键工作，故拖延计划工期3天；
　　（2）工作E已完成4天工作量，工期拖延3天，E工作有19天的自由时差，故不影响计划工期；
　　（3）工作G已完成5天的工作量，工期拖延1天，工作G有9天的自由时差，不会影响计划工期。

3、发包人要求工程按计划完工，在不改变逻辑关系的前提下，通过压缩关键工作的持续时间达到，可以压缩的关键工作有Q、J、M。
　　工作Q可压缩1d，其赶工费用为6万元/天；
　　工作J可压缩2d，其赶工费用为2万元/天；
　　工作M可压缩3d，其赶工费用为3万元/天。
　　由于推迟计划工期3d，因此，首先压缩工作J，压缩2d，增加的费用＝2×2＝4（万元），再压缩工作M，压缩1d，增加的费用＝1×3＝3（万元），增加的总费用＝4＋3＝7（万元）。
　　【考点解析】在第2问中已经得出工期延误3天，并根据项目部组织技术人员对可压缩工作的最短工作时间及赶工费用进行了全面分析可知，为了保证工程按时完工，且保证增加费用最低，可以首先选择J工作（或钢筋安装）压缩2天（或工作时间从9天调整为7天），由此增加的费用为：2×2＝4（万元），其次选择M工作（或预埋件安装）压缩1天（或工作时间从5天调整为4天），增加的费用为：1×3＝3（万元），共计增加费用：4＋3＝7（万元）。
