某公司承建—座城市桥梁工程，双向四车道，桥跨布置为4联x（5x20m），上部结构

admin2022-08-02  21

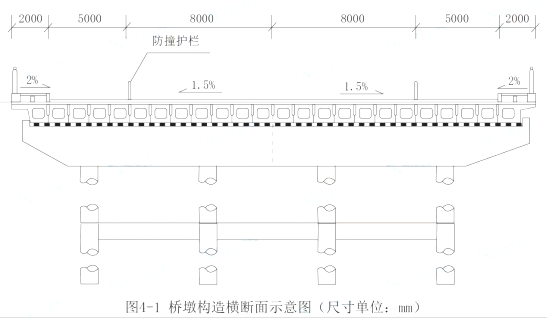

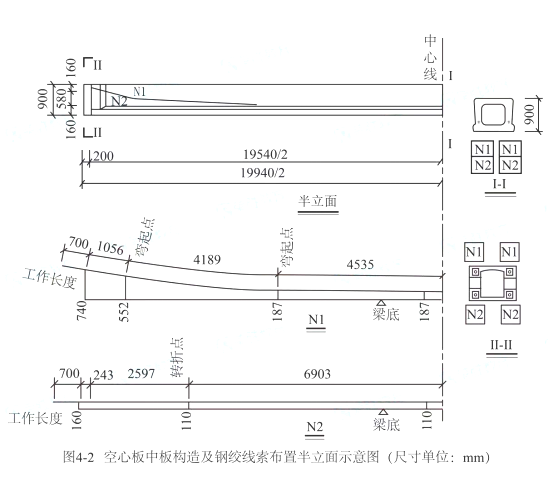

问题 某公司承建—座城市桥梁工程，双向四车道，桥跨布置为4联x（5x20m），上部结构为预应力混凝土空心板，横断面布置空心板共24片，桥墩构造横断面如图4-1所示。空心板中板的预应力钢绞线设计有N1、N2两种型式，均由同规格的单根钢绞线索组成，空心板中板构造及钢绞线索布置如图4-2所示。项目部编制的空心板专项施工方案有如下内容：（1）钢绞线采购进场时，材料员对钢绞线的包装、标志等资料进行查验，合格后入库存放。随后，项目部组织开展钢绞线见证取样送检工作，检测项目包括表面质量等。（2）计算汇总空心板预应力钢绞线用量，（3）空心板预制侧模和芯模均采用定型钢模板。混凝土浇筑完成后及时组织对侧模及芯模进行拆除，以便最大程度地满足空心板预制进度。（4）空心板浇筑混凝土施工时，项目部对混凝土拌合物进行质量控制，分别在混凝土拌合站和预制厂浇筑地点随机取样检测混凝土拌合物的坍落度，其值分别为A和B，并对坍落度测值进行评定。问题：1、结合图4-2，分别指出空心板预应力体系属于先张法和后张法。有粘结和无粘结预应力体系中的哪种体系?2、指出钢绞线存放的仓库需具备的条件。3、补充施工方案（1）中钢绞线线入库时材科员还需查验的资料；并指出见证取样还需检测的项目。4、列式计算全桥空心板中板的钢绞线用量。（单位m，计算果保留3位小数）5、分别指出施工方案（3）中空心板预制时侧模和芯模拆除所需满足的条件。6、指出施工方案（4）中坍落度值A、B的大小关系；混凝土质量评定时应使用哪个数值?
选项
答案
解析 1、后张法（1分），有粘结预应力体系（1分）。
2、存放的仓库应干燥（1分）、防潮（1分）、通风良好（1分）、无腐蚀气体和介质（1分）。
3、还需查验的资料：质量证明文件（1分）、规格（1分）；
见证取样还需检测的项目：外形（1分）、尺寸（1分）、力学性能试验（1分）
4、N1钢绞线单根长度：2×（4535+4189+1056+700）=20960mm（1分）
N2钢绞线单根长度：2×（6903+2597+243+700）=20886mm（1分）
一片空心板需要钢绞线长度：2×（20.96+20.886）=83.692m（1分）
全桥空心板中板数量：22×4×5=440片（1分）全桥空心板中板的钢绞线用量：
440×83.692=36824.480m（4分）
5、侧模拆除条件：混凝土强度应能保证结构棱角不损坏时方可拆除（3分），混凝土强度宜2.5MPa及以上（3分）。
6、坍落度A大于B（2分），混凝土质量评定时用B（2分）。
