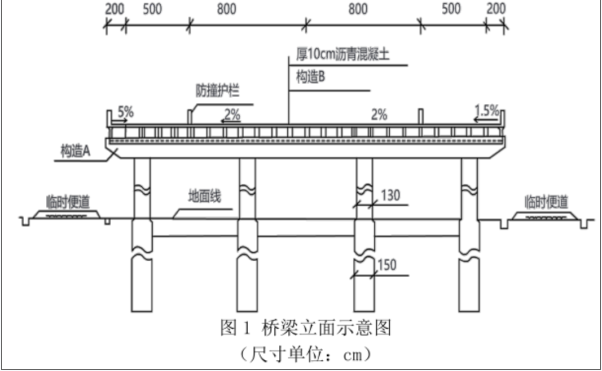

问题 某公司承建一座城郊跨线桥工程，双向四车道，桥面宽度 30m，横断面路幅划分为 2m (人行道) +5m(非机动车道)+16m (车行道) +5m (非机动车道)+2m(人行道)。上部结构为 5x20m 预制预应力混凝土简支空心板梁；下部结构为构造 A 及 φ130cm 圆柱式墩，基础采用 φ150cm 钢筋混凝土钻孔灌注桩；重力式 U 型桥台；桥面铺装结构层包括厚 10cm 沥青混凝土、构造 B、防水层。桥梁立面如图 1 所示。项目部编制的施工组织设计明确如下事项：（1）桥梁的主要施工工序编号为：①桩基、②支座垫石、③墩台、④安装空心板梁、⑤构造 A、⑥防水层、⑦现浇构造 B、⑧安装支座、⑨现浇湿接缝、⑩摊铺沥青混凝土及其他；施工工艺流程为：①桩基→③墩台→⑤构造 A→②支座垫石→⑧安装支座→④安装空心板梁→C→D→E→⑩摊铺沥青混凝土及其他。（2）公司具备梁板施工安装的技术且拥有汽车起重机、门式吊梁车、跨墩龙门吊、穿巷式架桥机、浮吊、梁体顶推等设备。经方案比选，确定采用汽车起重机安装空心板梁。（3）空心板梁安装前，对支座垫石进行检查验收。【问题】1.写出图 1 中构造 A、B 的名称。2.写出施工工艺流程中 C、D、E 的名称或工序编号。3.依据公司现有设备，除了采用汽车起重安装空心板梁外，还可采用那些设备?4.指出项目部选择汽车起重机安装空心板梁考虑的优点。5.写出支座垫石验收的质量检验主控项目。
选项
答案
解析 1.构造 A：盖梁，构造 B：基层混凝土。
2.C：⑨现浇湿接缝。D：⑦现浇构造 B。E：⑥防水层。
3.跨墩龙门吊，穿巷式架桥机。
4.优点：施工成本低，施工速度快，施工灵活，对施工现场的环境影响小，方法简单，安全性能好，现场统一指挥。
5.（1）垫石材料和强度应符合设计要求；
（2）应检查跨距、支座栓孔位置和支座垫石顶面高程、平整度、坡度、坡向，确认符合设计要求。
